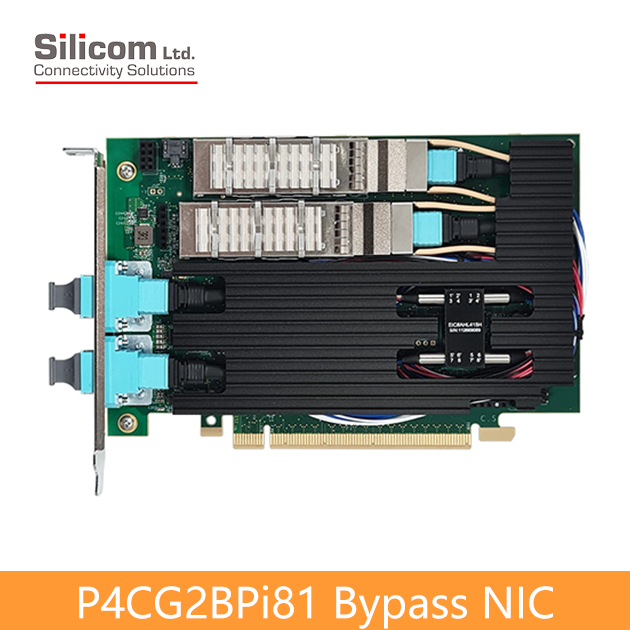

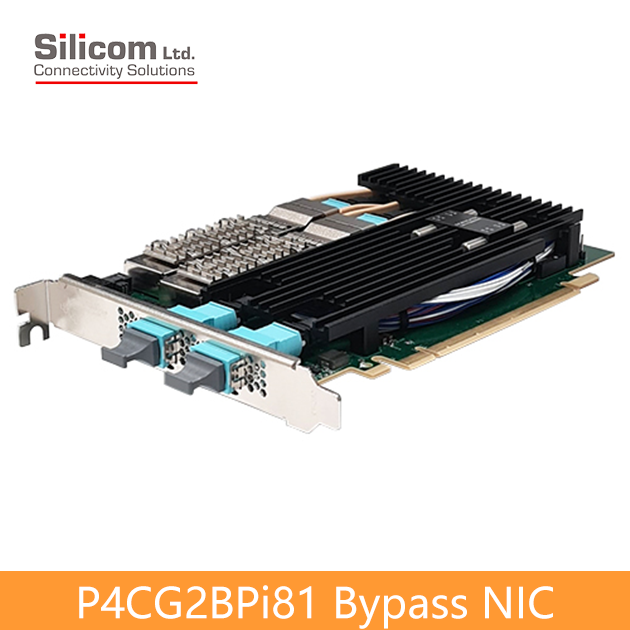

Silicom P4CG2BPi81 雙埠 100G乙太網路 Bypass PCIe Gen 4.0卡
Silicom P4CG2BPi81 雙埠 100G乙太網路 Bypass PCIe Gen 4.0卡
Silicom P4CG2BPi81 雙埠 100G乙太網路 Bypass PCIe Gen 4.0卡
Silicom P4CG2BPi81 雙埠 100G乙太網路 Bypass PCIe Gen 4.0卡
Silicom P4CG2BPi81 雙埠 100G乙太網路 Bypass PCIe Gen 4.0卡
商品編號:原廠:Silicom Ltd.
商品簡述:
◆ 採用 Intel® E810
◆ 100Gbps吞吐量(Tx 和 Rx雙向)
◆ 16-lane(8x8) PCIe Gen4
◆ 可程式轉送規則
◆ 256 個 SR-IOV 虛擬功能
◆ 惡意VF防護
◆ 遠端直接記憶體存取 (RDMA)
◆ 支援服務品質(QoS)

  • 產品說明
  • 功能特色
  • 技術規格
  • 訂購資訊
  • Silicom P4CG2BPi81 雙埠 100G乙太網路 Bypass PCIe Gen 4.0卡

    採用 Intel® E810 100G伺服器網路介面卡以提升網路效能

    Silicom 的 P4CG2BPi81 100 G 乙太網路PCI Express卡,採用 Intel® E810 為基礎設計,專為伺服器與高階設備設計。Silicom 的 P4CG2BPi81 100G Intel® E810 旁路伺服器網路介面卡可簡單整合至任何 PCI Express X16 介面之100G網路環境中。其效能已進行最佳化設計,使系統 I/O 在高效能網路應用中不會成為效能瓶頸。Silicom 的 P4CG2BPi81 旁路伺服器網路介面卡是針對 inline 網路系統所設計,可在系統發生故障時維持網路連線。

    Silicom P488CG2I81L 雙埠 100G 乙太網路 PCIe 卡採用 Intel® E810-CAM1 乙太網路控制器,內建兩個 100G 乙太網路埠,支援強化的可程式化封包處理管線、虛擬化技術(加強型 SR-IOV,支援最多 256 個虛擬功能,並向下相容 VF 驅動程式)、以及針對通訊市場的新功能(細緻的排程器、傳輸端丟棄支援、根據不同封包標頭調整資源配額、強化的服務品質(QoS)與突發流量控制),並支援遠端直接記憶體存取 RDMA(iWARP 與 RoCEv2)。

    Silicom 的 100G 乙太網路 PCI-Express 伺服器介面卡是建構多重網路區段、處理關鍵任務的高效能網路應用與高效能伺服器環境的理想解決方案。

    Silicom 的 P4CG2BPi81 介面卡支援彈性的運作模式:正常(Normal)、旁路(Bypass)與中斷(Disconnect)

    Silicom 的 P4CG2BPi81 100 G 乙太網路PCI-e卡係基於 Intel E810-CAM2 Ethernet控制器,完整整合雙100G埠乙太網路埠,並提供強化的可程式化封包處理管線與虛擬化功能(Enhanced SR-IOV,支援最多256個VF,並向下相容VF驅動程式支援),同時支援通訊市場專用的新功能,包括細緻化排程器(fine-grained scheduler)、傳送端封包前端丟棄支援(transmit head drop support)、依不同標頭調整credit(傳輸額度)、強化QoS與強化突發流量控制(enhanced burst control),以及支援RDMA(iWARP 與 RoCEv2)。

    Silicom的P4CG2BPi81 100G乙太網路旁路伺服器卡支援正常(Normal)、旁路(Bypass)與中斷(Disconnec)模式。在正常模式下,各乙太網路埠以獨立介面運作;在旁路模式下,從其中一個埠接收的所有封包皆會轉送至相鄰的另一個埠。在中斷模式下,該介面卡會模擬交換器/路由器纜線中斷的狀態。

    Silicom 的 100 G 乙太網路 PCIe Express卡(Bypass NICs):高效能伺服器的理想解決方案

    Silicom的P4CG2BPi81旁路伺服器網路介面卡可在主機系統發生故障、斷電,或接收到軟體指令時,對其乙太網路埠進行旁路或中斷。在旁路(Bypass)模式下,乙太網路埠與系統之間的連線會被中斷,並切換至另一個埠,以在兩個 Ethernet 埠之間形成交叉連接的loop-back連線。因此,在旁路模式下,從其中一個埠接收的所有封包皆會轉送至相鄰的另一個埠,反之亦然。此功能可在系統發生故障時實現系統旁路,並維持網路之最高可用運作時間。

    Silicom 的 P4CG2BPi81 旁路伺服器網路介面卡(採用 Intel® E810)內建板載式 WDT(Watch Dog Timer)控制器。該介面卡的軟體驅動程式或軟體應用程式可對板載式 WDT控制器寫入指令。介面卡的軟體驅動程式、WDT控制器與旁路電路整合形成一個控制介面,用以管理介面卡的運作模式。

    Silicom 的 100 Gigabit Ethernet PCI Express 旁路網路介面卡適用於高效能伺服器環境,可用於實作多個網路區段,以及支援具關鍵任務性質之高功率網路應用與系統。



    本產品經最佳化設計,可與 Intel Xeon Scalable 處理器相容運作。

  • 雙埠光纖 100 Gigabit Ethernet PCI Express Gen 4.0 旁路伺服器網路介面卡,採用 Intel® E810

    旁路/中斷 功能

    ‧支援斷電、系統當機或軟體應用程式當機時,對Ethernet埠執行旁路或中斷作業
    ‧軟體可程式化設定運作模式:Bypass、Disconnect或Normal
    ‧內建板載式Watch Dog Timer, WDT控制器
    ‧逾時時間間隔可由軟體可程式化設定
    ‧WDT 啟用/停用計數器可由軟體可程式化設定
    ‧旁路功能啟用/停用可由軟體可程式化設定
    ‧中斷功能啟用/停用可由軟體可程式化設定
    ‧上電時之運作模式可由軟體可程式化設定
    ‧斷電時之運作模式可由軟體可程式化設定
    ‧每兩個埠支援獨立旁路運作
    ‧支援標準 NIC 模擬
    ‧LAN 與虛擬化功能
      。Tx 與 Rx 方向各自支援最高 100 Gbps 傳輸量
      。封包標頭解析長度最高達 504 bytes
      。768 switch ports (VSIs)
      。支援可程式化轉送規則
    ‧Virtualization
      。透過 VMQ 與 SR-IOV 進行主機虛擬化
      。支援 256 個 SR-IOV 虛擬功能
      。支援穿隧封包之無狀態卸載
      。支援惡意 VF 防護
    ‧RDMA
      。支援iWARP 與 RoCE v2
      。最多支援 256K 個佇列配對(Queue Pairs, QPs)
      。支援傳送佇列推送模式(Send Queue Push Mode)
    ‧QoS
      。支援具9層可程式化層級之的WFQ 傳送排程器
      。支援pipeline sharing and starvation avoidance
      。在Tx與Rx傳輸路徑中最多支援 32 個壅塞網域(Congestion Domains)
      。透過 802.1p PCP 或 Differentiated Services(DSCP)值實作QoS
      。Rx封包緩衝區至少支援3次無丟包流量控制事件,並於各埠之間共用

    Host介面:

      。PCIe x16 通道係透過插卡邊緣之金手指(gold fingers of the edge card)與主機連接
      。符合 PCI Express Base Specification Revision 4.0,支援 16 GT/s、8 GT/s、5 GT/s 與 2.5 GT/s



  • PE310G4BPI71 Bypass Card

    Quad Port Fiber 10 Gigabit Ethernet PCI Express Bypass Server Adapter Intel® XL710BM1 Based

    -Bypass Specifications

    WDT Interval(Software Programmble) 3,276,800 mSec (3,276.8 Sec): Maximum
    100 mSec ( 0.1 Sec) : Minimum
    WDT Interval = (2^wdt_interval_parameter)*(0.1) sec. wdt_interval_parameter: { Valid Range: 0-15}

    –SR: Fiber 10GBASE-SR Technical Specifications

    IEEE Standard / Network topology: Fiber 10 Gigabit Ethernet, 10GBase-SR (850nm)
    Data Transfer Rate: 10.3125GBd
    Cables and Operating distance:
    Up to:
    Multimode fiber:
    62.5um, 160MHz/Km 13m*
    62.5um, (OM1)200MHz/Km 16.5m *
    50um, 400MHz/Km 66m
    50um, (OM2)500 MHz/Km 82m
    50um, (OM3)2000MHz/Km 300m
    * Defined as half as the distance as specified in the optical transceiver
    Optical Output Power: Normal Mode (Bypass Off):
    Minimum: -7.3 dBm
    Optical Receive Sensitivity: Normal Mode (Bypass Off)
    Maximum: -11 dBm
    Insertion Loss: Bypass Mode:
    Insertion loss
    Maximum 1.6 dB

    -LR: Fiber 10GBASE-LR Technical Specifications

    IEEE Standard / Network topology: Fiber 10Gigabit Ethernet, 10GBASE-LR (1310nm)
    Data Transfer Rate: 10.3125GBd
    Cables and Operating distance:
    Up to:
    Single-Mode: 5Km at 9um *
    * Defined as half as the distance as specified in the optical transceiver
    Optical Output Power: Normal Mode (Bypass Off):
    Minimum: -5.2 dBm
    Optical Receive Sensitivity: Normal Mode (Bypass Off)
    Maximum: -12.6 dBm
    Insertion Loss: Bypass Mode:
    Insertion loss (Optical Power attenuation between TX to RX) (LC- fiber- switch- LC)
    Typical: TBD dB (From RX to TX)
    Maximum 0.5 dB

    General Technical Specifications

    Interface Standard: PCI-Express Base Specification Revision 3.0 (8 GTs)
    Board Size: Standard height short add-in card 167.64mm X 109.1 mm (6.6”X 4.296”)
    PCI Express Card Type: X8 Lane
    PCI Express Voltage: +12V ± 8%
    PCI Connector: Gold Finger: X8 Lane
    Controller: Intel XL710
    Holder: LC located on internal bracket
    I/O Metal Bracket
    Power Consumption SR
    6.24 W, 0.52 A at 12V: Typical all ports operate at 10Gb/s
    5.4 W, 0.45 A at 12V: Typical Bypass Mode.
    5.4 W, 0.45 A at 12V: Typical Disconnect Mode.
    6 W, 0.5 A at 12V: Typical No link at all ports
    LR
    6.36 W, 0.53 A at 12V: Typical all ports operate at 10Gb/s
    5.52 W, 0.46 A at 12V: Typical Bypass Mode.
    5.52 W, 0.46 A at 12V: Typical Disconnect Mode.
    6.12 W 0.51 A at 12V: Typical No link at all ports
    Operating Humidity: 0%–90%, non-condensing
    Operating Temperature: 0°C – 45°C (32°F – 113°F)
    Storage: -40°C–65°C (-40°F–149°F)
    EMC Certifications FCC 47CFR Part 15:2013, Subpart B Class B
    Conducted emissions
    Radiated emissions
    EN 55022: 2010, Class B
    Conducted disturbance at mains terminals
    Conducted disturbance at telecommunication port
    Radiated disturbance
    EN 61000-3-2: 2006+A1(09)+A2(09)
    Harmonic current emissions
    EN 61000-3-3: 2008
    Voltage fluctuations and flicker
    EN 55024: 2010
    Immunity to electrostatic discharge (ESD)
    Radiated immunity to radio frequency electromagnetic field
    Conducted immunity to electrical fast transients / bursts (EFT/ B)
    Conducted immunity to voltage surges
    Conducted immunity to disturbances induced by radio frequency field
    Conducted immunity to voltage dips and short interruptions
    MTBF*: 81 (Years)
    ** According to Telcordia SR-332 Issue 3. Environmental condition – GB (Ground, Fixed, and Controlled). Ambient temperature 40°C

    LEDs:

    LEDs: (1) LED per port
    LED: SPD/ACT:
    Blinks on activity 10Gbps (Blue)
    (1) Bi- color LED per segment (2 ports):
    Off on Normal Mode
    Turns on Bypass Mode (Green)
    / Turns on Disconnect Mode (Yellow)
    LEDs location: LEDs are located on the PCB, visible via holes in the metal bracket.
    Each 2 Blue 10G SPD-ACT LEDs (1 LED per port) are located under their own LC connector port.
    (Each LC contains 2 ports).
    The Yellow/Green for Disconnect and Bypass LED is located between the 2 ports in each segment – in the middle under each LC
    Connectors: (2) LC

    功能說明

    Normal/Bypass/Disconnect 運作模式

    Silicom 旁路伺服器介面卡支援以下運作模式:Normal、Bypass 以及 Disconnect。

    一般模式
    在一般模式下,各乙太網路埠作為獨立介面運作(如圖 1 所示,示意一組旁路埠對於 Normal 模式下的運作狀態)。

    圖1: 一般模式




    旁路模式
    在 Bypass 模式下,乙太網路埠與系統介面之間的連線會被中斷,並切換至另一個埠,以在兩個乙太網路埠之間形成交叉連接的回送(crossed connection loop-back)連線;系統介面端則保持未連接狀態。(如圖 2 所示:示意一組旁路埠對於 Bypass 模式下的運作狀態)。

    圖2: 旁路模式



    Disconnect 中斷模式
    在 Disconnect 模式下,介面之傳送連線會與乙太網路埠中斷。連接至該介面卡的交換器/路由器將無法偵測到連線對端(如圖 3 所示)。

    圖3: Disconnect 中斷模式

    Bypass旁路/Disconnect中斷 功能

    Silicom 的旁路伺服器介面卡內建 on-board 控制器,可在主機系統發生故障(例如斷電、系統當機或軟體應用程式當機)時,對乙太網路埠執行旁路。其軟體可程式化之Watch Dog Timer(WDT)控制器可偵測主機系統故障,並於可程式化設定的逾時時間後,自動對乙太網路埠執行旁路。WDT 控制器可由軟體設定為啟用或停用。 介面卡之驅動程式與旁路電路共同提供一個用以控制與管理介面卡運作模式的介面。介面卡軟體驅動程式或軟體應用程式可對 on-board 控制器寫入指令,而 on-board 控制器則依據接收之指令進行處理,並相應啟動旁路電路。 在上電後,介面卡的預設運作模式為 Bypass 模式。於驅動程式載入後,介面卡的軟體驅動程式或應用程式可將卡片設定為 Normal一般模式。

    當主機系統發出重置(reset)後,旁路控制器與旁路電路之設定將被保留。 Silicom 的旁路伺服器介面卡支援以軟體可程式化方式選擇 Normal一般、Bypass旁路 或 Disconnect中斷模式。 Silicom 的旁路介面卡支援 Disable Bypass 及 Disable Disconnect 功能;因此,當介面卡接收到 Disable Bypass / Disable Disconnect 指令時,介面卡將不對其乙太網路埠執行旁路/中斷。Disable Bypass 功能設定亦會在斷電後被保留。此功能可用以模擬標準 NIC 的運作行為。


    主要功能

    • 所有運作模式皆可透過定義完善且易於使用的 API 進行完整的軟體設定
    • 支援停用 Bypass/Disconnect,以實現標準 NIC 的模擬與運作,且於斷電重新上電後仍可保留設定
    • 提供多種Watchdog Timer計時範圍,可用於偵測設備(appliance)故障,且可進行設定
    • Watchdog Timer可由應用程式進行重置,或由產品旁路驅動程式進行自我重置(self-reset)
    • 可清楚讀取產品狀態與產品功能能力
    • 支援模式間的快速切換,切換時間小於 10 ms 的傳輸延遲
    • 與所有 Silicom 旁路產品相容,所有產品採用單一驅動程式組與單一命令集



    SR
  • P4CG2BPi81 Bypass Server Adapter

    Dual port Fiber 100 Gigabit Ethernet PCI Express Gen 4.0 Bypass Server Adapter Intel® E810 based

    P/N

    Description

    Notes:

    P4CG2BPI81-ZS4 Dual port Fiber (SR4) 100 Gigabit Ethernet PCI Express Gen 4.0 Bypass Server Adapter RoHS Compliant, Gen4 x 16, based on Intel E810-CAM2
    P4CG2BPI81-ZL4 Dual port Fiber (LR4) 100 Gigabit Ethernet PCI Express Gen 4.0 Bypass Server Adapter RoHS Compliant, Gen4 x 16, based on Intel E810-CAM2

    1V2

  • 產品說明

    Silicom P4CG2BPi81 雙埠 100G乙太網路 Bypass PCIe Gen 4.0卡

    採用 Intel® E810 100G伺服器網路介面卡以提升網路效能

    Silicom 的 P4CG2BPi81 100 G 乙太網路PCI Express卡,採用 Intel® E810 為基礎設計,專為伺服器與高階設備設計。Silicom 的 P4CG2BPi81 100G Intel® E810 旁路伺服器網路介面卡可簡單整合至任何 PCI Express X16 介面之100G網路環境中。其效能已進行最佳化設計,使系統 I/O 在高效能網路應用中不會成為效能瓶頸。Silicom 的 P4CG2BPi81 旁路伺服器網路介面卡是針對 inline 網路系統所設計,可在系統發生故障時維持網路連線。

    Silicom P488CG2I81L 雙埠 100G 乙太網路 PCIe 卡採用 Intel® E810-CAM1 乙太網路控制器,內建兩個 100G 乙太網路埠,支援強化的可程式化封包處理管線、虛擬化技術(加強型 SR-IOV,支援最多 256 個虛擬功能,並向下相容 VF 驅動程式)、以及針對通訊市場的新功能(細緻的排程器、傳輸端丟棄支援、根據不同封包標頭調整資源配額、強化的服務品質(QoS)與突發流量控制),並支援遠端直接記憶體存取 RDMA(iWARP 與 RoCEv2)。

    Silicom 的 100G 乙太網路 PCI-Express 伺服器介面卡是建構多重網路區段、處理關鍵任務的高效能網路應用與高效能伺服器環境的理想解決方案。

    Silicom 的 P4CG2BPi81 介面卡支援彈性的運作模式:正常(Normal)、旁路(Bypass)與中斷(Disconnect)

    Silicom 的 P4CG2BPi81 100 G 乙太網路PCI-e卡係基於 Intel E810-CAM2 Ethernet控制器,完整整合雙100G埠乙太網路埠,並提供強化的可程式化封包處理管線與虛擬化功能(Enhanced SR-IOV,支援最多256個VF,並向下相容VF驅動程式支援),同時支援通訊市場專用的新功能,包括細緻化排程器(fine-grained scheduler)、傳送端封包前端丟棄支援(transmit head drop support)、依不同標頭調整credit(傳輸額度)、強化QoS與強化突發流量控制(enhanced burst control),以及支援RDMA(iWARP 與 RoCEv2)。

    Silicom的P4CG2BPi81 100G乙太網路旁路伺服器卡支援正常(Normal)、旁路(Bypass)與中斷(Disconnec)模式。在正常模式下,各乙太網路埠以獨立介面運作;在旁路模式下,從其中一個埠接收的所有封包皆會轉送至相鄰的另一個埠。在中斷模式下,該介面卡會模擬交換器/路由器纜線中斷的狀態。

    Silicom 的 100 G 乙太網路 PCIe Express卡(Bypass NICs):高效能伺服器的理想解決方案

    Silicom的P4CG2BPi81旁路伺服器網路介面卡可在主機系統發生故障、斷電,或接收到軟體指令時,對其乙太網路埠進行旁路或中斷。在旁路(Bypass)模式下,乙太網路埠與系統之間的連線會被中斷,並切換至另一個埠,以在兩個 Ethernet 埠之間形成交叉連接的loop-back連線。因此,在旁路模式下,從其中一個埠接收的所有封包皆會轉送至相鄰的另一個埠,反之亦然。此功能可在系統發生故障時實現系統旁路,並維持網路之最高可用運作時間。

    Silicom 的 P4CG2BPi81 旁路伺服器網路介面卡(採用 Intel® E810)內建板載式 WDT(Watch Dog Timer)控制器。該介面卡的軟體驅動程式或軟體應用程式可對板載式 WDT控制器寫入指令。介面卡的軟體驅動程式、WDT控制器與旁路電路整合形成一個控制介面,用以管理介面卡的運作模式。

    Silicom 的 100 Gigabit Ethernet PCI Express 旁路網路介面卡適用於高效能伺服器環境,可用於實作多個網路區段,以及支援具關鍵任務性質之高功率網路應用與系統。



    本產品經最佳化設計,可與 Intel Xeon Scalable 處理器相容運作。

  • 功能特色

    雙埠光纖 100 Gigabit Ethernet PCI Express Gen 4.0 旁路伺服器網路介面卡,採用 Intel® E810

    旁路/中斷 功能

    ‧支援斷電、系統當機或軟體應用程式當機時,對Ethernet埠執行旁路或中斷作業
    ‧軟體可程式化設定運作模式:Bypass、Disconnect或Normal
    ‧內建板載式Watch Dog Timer, WDT控制器
    ‧逾時時間間隔可由軟體可程式化設定
    ‧WDT 啟用/停用計數器可由軟體可程式化設定
    ‧旁路功能啟用/停用可由軟體可程式化設定
    ‧中斷功能啟用/停用可由軟體可程式化設定
    ‧上電時之運作模式可由軟體可程式化設定
    ‧斷電時之運作模式可由軟體可程式化設定
    ‧每兩個埠支援獨立旁路運作
    ‧支援標準 NIC 模擬
    ‧LAN 與虛擬化功能
      。Tx 與 Rx 方向各自支援最高 100 Gbps 傳輸量
      。封包標頭解析長度最高達 504 bytes
      。768 switch ports (VSIs)
      。支援可程式化轉送規則
    ‧Virtualization
      。透過 VMQ 與 SR-IOV 進行主機虛擬化
      。支援 256 個 SR-IOV 虛擬功能
      。支援穿隧封包之無狀態卸載
      。支援惡意 VF 防護
    ‧RDMA
      。支援iWARP 與 RoCE v2
      。最多支援 256K 個佇列配對(Queue Pairs, QPs)
      。支援傳送佇列推送模式(Send Queue Push Mode)
    ‧QoS
      。支援具9層可程式化層級之的WFQ 傳送排程器
      。支援pipeline sharing and starvation avoidance
      。在Tx與Rx傳輸路徑中最多支援 32 個壅塞網域(Congestion Domains)
      。透過 802.1p PCP 或 Differentiated Services(DSCP)值實作QoS
      。Rx封包緩衝區至少支援3次無丟包流量控制事件,並於各埠之間共用

    Host介面:

      。PCIe x16 通道係透過插卡邊緣之金手指(gold fingers of the edge card)與主機連接
      。符合 PCI Express Base Specification Revision 4.0,支援 16 GT/s、8 GT/s、5 GT/s 與 2.5 GT/s



  • 技術規格

    PE310G4BPI71 Bypass Card

    Quad Port Fiber 10 Gigabit Ethernet PCI Express Bypass Server Adapter Intel® XL710BM1 Based

    -Bypass Specifications

    WDT Interval(Software Programmble) 3,276,800 mSec (3,276.8 Sec): Maximum
    100 mSec ( 0.1 Sec) : Minimum
    WDT Interval = (2^wdt_interval_parameter)*(0.1) sec. wdt_interval_parameter: { Valid Range: 0-15}

    –SR: Fiber 10GBASE-SR Technical Specifications

    IEEE Standard / Network topology: Fiber 10 Gigabit Ethernet, 10GBase-SR (850nm)
    Data Transfer Rate: 10.3125GBd
    Cables and Operating distance:
    Up to:
    Multimode fiber:
    62.5um, 160MHz/Km 13m*
    62.5um, (OM1)200MHz/Km 16.5m *
    50um, 400MHz/Km 66m
    50um, (OM2)500 MHz/Km 82m
    50um, (OM3)2000MHz/Km 300m
    * Defined as half as the distance as specified in the optical transceiver
    Optical Output Power: Normal Mode (Bypass Off):
    Minimum: -7.3 dBm
    Optical Receive Sensitivity: Normal Mode (Bypass Off)
    Maximum: -11 dBm
    Insertion Loss: Bypass Mode:
    Insertion loss
    Maximum 1.6 dB

    -LR: Fiber 10GBASE-LR Technical Specifications

    IEEE Standard / Network topology: Fiber 10Gigabit Ethernet, 10GBASE-LR (1310nm)
    Data Transfer Rate: 10.3125GBd
    Cables and Operating distance:
    Up to:
    Single-Mode: 5Km at 9um *
    * Defined as half as the distance as specified in the optical transceiver
    Optical Output Power: Normal Mode (Bypass Off):
    Minimum: -5.2 dBm
    Optical Receive Sensitivity: Normal Mode (Bypass Off)
    Maximum: -12.6 dBm
    Insertion Loss: Bypass Mode:
    Insertion loss (Optical Power attenuation between TX to RX) (LC- fiber- switch- LC)
    Typical: TBD dB (From RX to TX)
    Maximum 0.5 dB

    General Technical Specifications

    Interface Standard: PCI-Express Base Specification Revision 3.0 (8 GTs)
    Board Size: Standard height short add-in card 167.64mm X 109.1 mm (6.6”X 4.296”)
    PCI Express Card Type: X8 Lane
    PCI Express Voltage: +12V ± 8%
    PCI Connector: Gold Finger: X8 Lane
    Controller: Intel XL710
    Holder: LC located on internal bracket
    I/O Metal Bracket
    Power Consumption SR
    6.24 W, 0.52 A at 12V: Typical all ports operate at 10Gb/s
    5.4 W, 0.45 A at 12V: Typical Bypass Mode.
    5.4 W, 0.45 A at 12V: Typical Disconnect Mode.
    6 W, 0.5 A at 12V: Typical No link at all ports
    LR
    6.36 W, 0.53 A at 12V: Typical all ports operate at 10Gb/s
    5.52 W, 0.46 A at 12V: Typical Bypass Mode.
    5.52 W, 0.46 A at 12V: Typical Disconnect Mode.
    6.12 W 0.51 A at 12V: Typical No link at all ports
    Operating Humidity: 0%–90%, non-condensing
    Operating Temperature: 0°C – 45°C (32°F – 113°F)
    Storage: -40°C–65°C (-40°F–149°F)
    EMC Certifications FCC 47CFR Part 15:2013, Subpart B Class B
    Conducted emissions
    Radiated emissions
    EN 55022: 2010, Class B
    Conducted disturbance at mains terminals
    Conducted disturbance at telecommunication port
    Radiated disturbance
    EN 61000-3-2: 2006+A1(09)+A2(09)
    Harmonic current emissions
    EN 61000-3-3: 2008
    Voltage fluctuations and flicker
    EN 55024: 2010
    Immunity to electrostatic discharge (ESD)
    Radiated immunity to radio frequency electromagnetic field
    Conducted immunity to electrical fast transients / bursts (EFT/ B)
    Conducted immunity to voltage surges
    Conducted immunity to disturbances induced by radio frequency field
    Conducted immunity to voltage dips and short interruptions
    MTBF*: 81 (Years)
    ** According to Telcordia SR-332 Issue 3. Environmental condition – GB (Ground, Fixed, and Controlled). Ambient temperature 40°C

    LEDs:

    LEDs: (1) LED per port
    LED: SPD/ACT:
    Blinks on activity 10Gbps (Blue)
    (1) Bi- color LED per segment (2 ports):
    Off on Normal Mode
    Turns on Bypass Mode (Green)
    / Turns on Disconnect Mode (Yellow)
    LEDs location: LEDs are located on the PCB, visible via holes in the metal bracket.
    Each 2 Blue 10G SPD-ACT LEDs (1 LED per port) are located under their own LC connector port.
    (Each LC contains 2 ports).
    The Yellow/Green for Disconnect and Bypass LED is located between the 2 ports in each segment – in the middle under each LC
    Connectors: (2) LC

    功能說明

    Normal/Bypass/Disconnect 運作模式

    Silicom 旁路伺服器介面卡支援以下運作模式:Normal、Bypass 以及 Disconnect。

    一般模式
    在一般模式下,各乙太網路埠作為獨立介面運作(如圖 1 所示,示意一組旁路埠對於 Normal 模式下的運作狀態)。

    圖1: 一般模式




    旁路模式
    在 Bypass 模式下,乙太網路埠與系統介面之間的連線會被中斷,並切換至另一個埠,以在兩個乙太網路埠之間形成交叉連接的回送(crossed connection loop-back)連線;系統介面端則保持未連接狀態。(如圖 2 所示:示意一組旁路埠對於 Bypass 模式下的運作狀態)。

    圖2: 旁路模式



    Disconnect 中斷模式
    在 Disconnect 模式下,介面之傳送連線會與乙太網路埠中斷。連接至該介面卡的交換器/路由器將無法偵測到連線對端(如圖 3 所示)。

    圖3: Disconnect 中斷模式

    Bypass旁路/Disconnect中斷 功能

    Silicom 的旁路伺服器介面卡內建 on-board 控制器,可在主機系統發生故障(例如斷電、系統當機或軟體應用程式當機)時,對乙太網路埠執行旁路。其軟體可程式化之Watch Dog Timer(WDT)控制器可偵測主機系統故障,並於可程式化設定的逾時時間後,自動對乙太網路埠執行旁路。WDT 控制器可由軟體設定為啟用或停用。 介面卡之驅動程式與旁路電路共同提供一個用以控制與管理介面卡運作模式的介面。介面卡軟體驅動程式或軟體應用程式可對 on-board 控制器寫入指令,而 on-board 控制器則依據接收之指令進行處理,並相應啟動旁路電路。 在上電後,介面卡的預設運作模式為 Bypass 模式。於驅動程式載入後,介面卡的軟體驅動程式或應用程式可將卡片設定為 Normal一般模式。

    當主機系統發出重置(reset)後,旁路控制器與旁路電路之設定將被保留。 Silicom 的旁路伺服器介面卡支援以軟體可程式化方式選擇 Normal一般、Bypass旁路 或 Disconnect中斷模式。 Silicom 的旁路介面卡支援 Disable Bypass 及 Disable Disconnect 功能;因此,當介面卡接收到 Disable Bypass / Disable Disconnect 指令時,介面卡將不對其乙太網路埠執行旁路/中斷。Disable Bypass 功能設定亦會在斷電後被保留。此功能可用以模擬標準 NIC 的運作行為。


    主要功能

    • 所有運作模式皆可透過定義完善且易於使用的 API 進行完整的軟體設定
    • 支援停用 Bypass/Disconnect,以實現標準 NIC 的模擬與運作,且於斷電重新上電後仍可保留設定
    • 提供多種Watchdog Timer計時範圍,可用於偵測設備(appliance)故障,且可進行設定
    • Watchdog Timer可由應用程式進行重置,或由產品旁路驅動程式進行自我重置(self-reset)
    • 可清楚讀取產品狀態與產品功能能力
    • 支援模式間的快速切換,切換時間小於 10 ms 的傳輸延遲
    • 與所有 Silicom 旁路產品相容,所有產品採用單一驅動程式組與單一命令集



    SR
  • 訂購資訊

    P4CG2BPi81 Bypass Server Adapter

    Dual port Fiber 100 Gigabit Ethernet PCI Express Gen 4.0 Bypass Server Adapter Intel® E810 based

    P/N

    Description

    Notes:

    P4CG2BPI81-ZS4 Dual port Fiber (SR4) 100 Gigabit Ethernet PCI Express Gen 4.0 Bypass Server Adapter RoHS Compliant, Gen4 x 16, based on Intel E810-CAM2
    P4CG2BPI81-ZL4 Dual port Fiber (LR4) 100 Gigabit Ethernet PCI Express Gen 4.0 Bypass Server Adapter RoHS Compliant, Gen4 x 16, based on Intel E810-CAM2
