◆每兩個埠支援獨立旁路運作
◆支援標準 NIC 模擬
◆可程式化設定運作模式
-

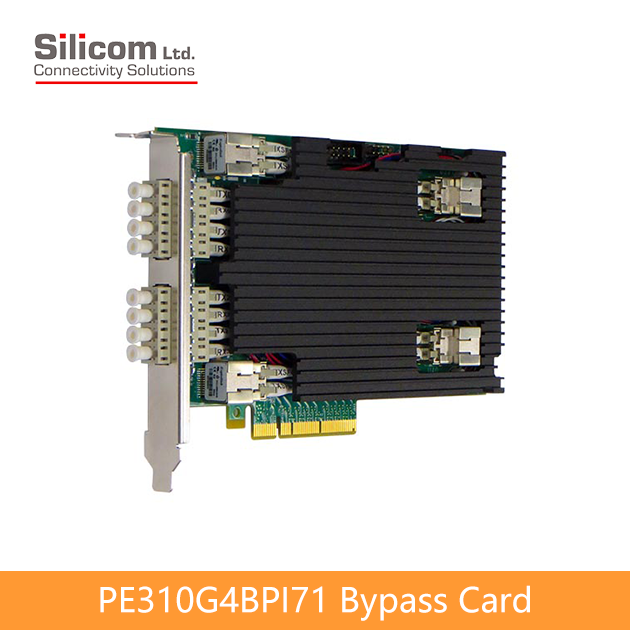

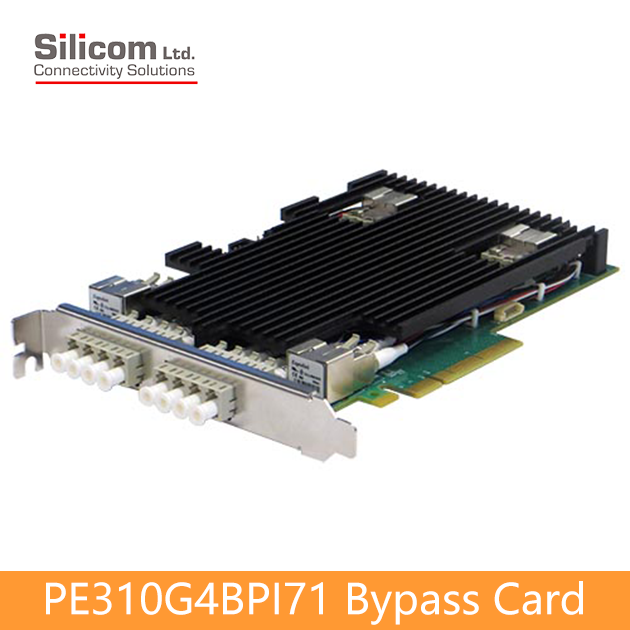

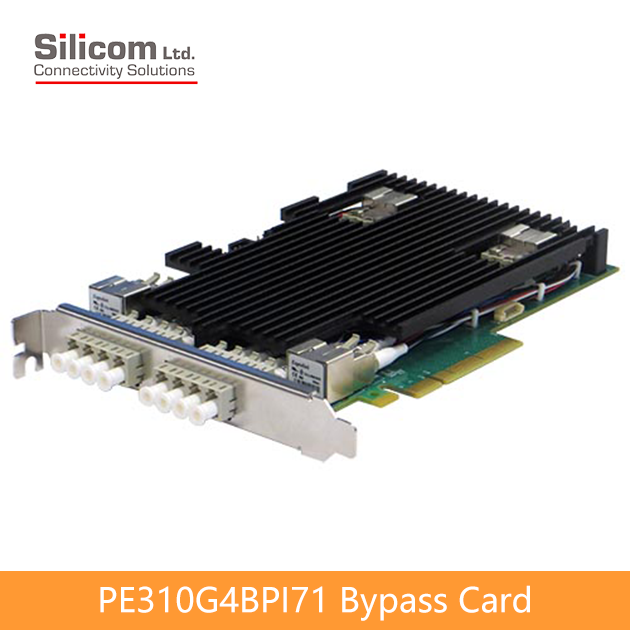

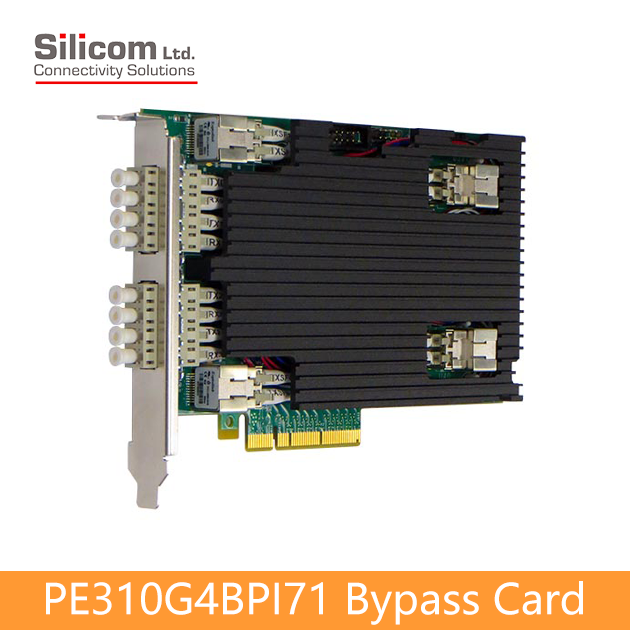

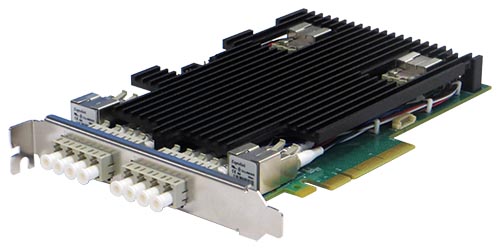

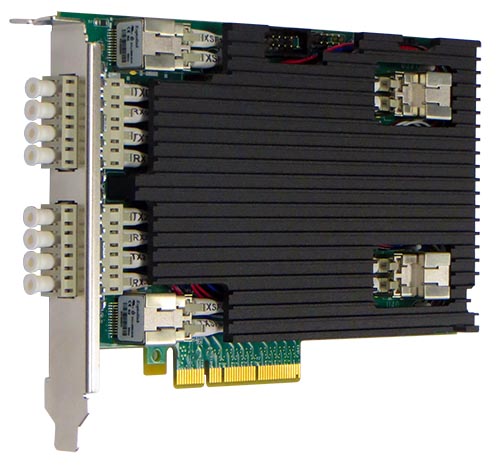

Silicom PE310G4BPI71 Bypass 介面卡
四埠光纖 10 G乙太網路 PCI Express Bypass 伺服器介面卡—基於 Intel® XL710BM1
Silicom 的四埠光纖 10G乙太網路 Cloud Computer Bypass 伺服器介面卡，是一款 PCI-Express X8 網路介面卡，在單一 PCI-E 介面卡上具備四個 10 G乙太網路埠。Silicom 的四埠光纖 10G 乙太網路 Cloud Computer Bypass 伺服器介面卡，鎖定 In-line 網路系統，旨在系統發生故障時，仍能維持網路連線能力。Silicom 的四埠光纖 10G乙太網路 Cloud Computer Bypass 伺服器介面卡支援 Normal（正常）、Bypass（旁路）和 Disconnect（斷開）三種模式。在 Normal 模式下，各個埠口為獨立介面。在 Bypass 模式下，從一個埠接收的所有封包會被傳輸至相鄰的埠。在 Disconnect 模式下，此介面卡會模擬交換器／路由器纜線斷開（Cable Disconnection）。Silicom 的四埠光纖 10 G 乙太網路 Bypass 伺服器介面卡可在主機系統故障、電源關閉或經由軟體請求時，將其乙太網路埠切換至 Bypass
或 Disconnect 狀態。
在 Bypass（旁路）模式下，乙太網路埠的連線會從系統斷開，並切換至另一個埠，以在乙太網路埠之間建立交叉連線迴路（Crossed Connection Loop-back）。因此，在 Bypass 模式中，從一個埠接收的所有封包會被傳輸至相鄰的埠，反之亦然。此功能使得系統在發生故障時能夠被旁路（Bypass），從而為網路提供最大化的上線時間 (Up Time)。Silicom 的四埠光纖10G乙太網路 Bypass 伺服器介面卡內含一個板載 WDT (Watch Dog Timer) 控制器。介面卡的軟體驅動程式或軟體應用程式能夠將指令寫入板載 WDT 控制器。此介面卡的軟體驅動程式、WDT 控制器和 Bypass 電路共同提供了一個介面，用於控制與管理介面卡的工作模式。Silicom 的 10G乙太網路 Bypass 伺服器介面卡均基於 Intel XL710 乙太網路控制器。
-
四埠光纖 10G 乙太網路 PCI Express Bypass 伺服器介面卡 — 基於 Intel® XL710BM1
旁路／中斷 功能
‧支援斷電、系統當機或軟體應用程式當機時，對Ethernet埠執行旁路或中斷作業
Host介面:
‧軟體可程式化設定運作模式：Bypass、Disconnect或Normal
‧內建板載式Watch Dog Timer, WDT控制器
‧逾時時間間隔可由軟體可程式化設定
‧WDT 啟用/停用計數器可由軟體可程式化設定
‧旁路功能啟用/停用可由軟體可程式化設定
‧中斷功能啟用/停用可由軟體可程式化設定
‧上電時之運作模式可由軟體可程式化設定
‧斷電時之運作模式可由軟體可程式化設定
‧每兩個埠支援獨立旁路運作
‧支援標準 NIC 模擬
- SR: Fiber 10 Gigabit Ethernet 10GBASE-SR:
10 Gigabit Fiber Ethernet port supports 10GBASE-SR (850nm LAN PHY)
MM 850nm 10GBASE-SW/SR, Duplex Low Profile Transceiver
- LR: Fiber 10 Gigabit Ethernet 10GBASE-LR:
10 Gigabit Fiber Ethernet port supports 10GBASE-LR (1310nm LAN PHY)
SM 1310nm 10GBASE-LW/LR, Duplex Low Profile Transceiver
功能特色
‧支援高達 9.5KB 的巨型訊框 (Jumbo Frame)
‧支援流量控制 (Flow Control)
‧優先級流量控制 (Priority Flow Control, PFC) (IEEE 802.1Qbb)
‧增強型傳輸選擇 (Enhanced Transmission Selection, ETS) (IEEE802.1az)
‧提供統計資料管理與 RMON (Remote Monitoring) 功能
‧支援 802.1q VLAN 標準
‧支援 DCB/DCB-X (Data Center Bridging) 標準
‧支援 訊息號誌中斷 (Message Signal interrupts, MSI-X)
‧儲存功能：透過原生作業系統的智慧型卸載 (Offload) 解決方案，提供具備競爭力的效能，支援 NAS, iSCSI, FCoE
‧PCI Express X8 lanesPCI Express X8 通道
‧支援 PCI Express Base Specification 3.0 規範 (8GT/s) -
PE310G4BPI71 Bypass Card
Quad Port Fiber 10 Gigabit Ethernet PCI Express Bypass Server Adapter Intel® XL710BM1 Based
-Bypass Specifications
WDT Interval(Software Programmble) 3,276,800 mSec (3,276.8 Sec): Maximum
100 mSec ( 0.1 Sec) : Minimum
WDT Interval = (2^wdt_interval_parameter)*(0.1) sec. wdt_interval_parameter: { Valid Range: 0-15}–SR: Fiber 10GBASE-SR Technical Specifications
IEEE Standard / Network topology: Fiber 10 Gigabit Ethernet, 10GBase-SR (850nm) Data Transfer Rate: 10.3125GBd Cables and Operating distance:
Up to:Multimode fiber:
62.5um, 160MHz/Km 13m*
62.5um, (OM1)200MHz/Km 16.5m *
50um, 400MHz/Km 66m
50um, (OM2)500 MHz/Km 82m
50um, (OM3)2000MHz/Km 300m
* Defined as half as the distance as specified in the optical transceiverOptical Output Power: Normal Mode (Bypass Off):
Minimum: -7.3 dBmOptical Receive Sensitivity: Normal Mode (Bypass Off)
Maximum: -11 dBmInsertion Loss: Bypass Mode:
Insertion loss
Maximum 1.6 dB-LR: Fiber 10GBASE-LR Technical Specifications
IEEE Standard / Network topology: Fiber 10Gigabit Ethernet, 10GBASE-LR (1310nm) Data Transfer Rate: 10.3125GBd Cables and Operating distance:
Up to:Single-Mode: 5Km at 9um *
* Defined as half as the distance as specified in the optical transceiverOptical Output Power: Normal Mode (Bypass Off):
Minimum: -5.2 dBmOptical Receive Sensitivity: Normal Mode (Bypass Off)
Maximum: -12.6 dBmInsertion Loss: Bypass Mode:
Insertion loss (Optical Power attenuation between TX to RX) (LC- fiber- switch- LC)
Typical: TBD dB (From RX to TX)
Maximum 0.5 dBGeneral Technical Specifications
Interface Standard: PCI-Express Base Specification Revision 3.0 (8 GTs) Board Size: Standard height short add-in card 167.64mm X 109.1 mm (6.6”X 4.296”) PCI Express Card Type: X8 Lane PCI Express Voltage: +12V ± 8% PCI Connector: Gold Finger: X8 Lane Controller: Intel XL710 Holder: LC located on internal bracket I/O Metal Bracket Power Consumption SR
6.24 W, 0.52 A at 12V: Typical all ports operate at 10Gb/s
5.4 W, 0.45 A at 12V: Typical Bypass Mode.
5.4 W, 0.45 A at 12V: Typical Disconnect Mode.
6 W, 0.5 A at 12V: Typical No link at all ports
LR
6.36 W, 0.53 A at 12V: Typical all ports operate at 10Gb/s
5.52 W, 0.46 A at 12V: Typical Bypass Mode.
5.52 W, 0.46 A at 12V: Typical Disconnect Mode.
6.12 W 0.51 A at 12V: Typical No link at all portsOperating Humidity: 0%–90%, non-condensing Operating Temperature: 0°C – 45°C (32°F – 113°F) Storage: -40°C–65°C (-40°F–149°F) EMC Certifications FCC 47CFR Part 15:2013, Subpart B Class B
Conducted emissions
Radiated emissions
EN 55022: 2010, Class B
Conducted disturbance at mains terminals
Conducted disturbance at telecommunication port
Radiated disturbance
EN 61000-3-2: 2006+A1(09)+A2(09)
Harmonic current emissions
EN 61000-3-3: 2008
Voltage fluctuations and flicker
EN 55024: 2010
Immunity to electrostatic discharge (ESD)
Radiated immunity to radio frequency electromagnetic field
Conducted immunity to electrical fast transients / bursts (EFT/ B)
Conducted immunity to voltage surges
Conducted immunity to disturbances induced by radio frequency field
Conducted immunity to voltage dips and short interruptionsLEDs:
LEDs: (1) Link 100/25/10 Gbps LED per port:
100 Gbps:
Link : Turns on Green
<100 Gbps:
Link : Turns on Yellow
(1) Activity LED per port: Blinks Green
(KINGBRIGHT, P/N KPBA-3010SYKCGKC, or compatible. ld : 590 nm)
(1) Bi-color LED per segment (2 ports):
Normal : Off
Bypass : Turns on Green
(KINGBRIGHT, P/N KPBA-3010SYKCGKC, or compatible. ld : 570 nm)
Disconnect : Turns on Yellow
(KINGBRIGHT, P/N KPBA-3010SYKCGKC, or compatible. ld : 590 nm)LEDs location: LEDs are located on the PCB, visible via holes in the metal bracket. Each green Link/Act 100/25/10 LED (1 LED per port) is located below its own connector port. The bi-color LED for Bypass/Disconnect is located between the 2 ports. Connectors: (2) MTP/MTP (ZS4)
(2) LC/LC (ZL4)Operating Systems Support:
Operating system support: Linux 功能說明
Normal／Bypass／Disconnect 運作模式
Silicom 旁路介面卡支援以下運作模式：Normal／Inline、Bypass／Fail-To-Wire 以及 Disconnect。
一般/Inline 模式
在一般模式下，各乙太網路埠作為獨立介面運作（如圖 1 所示，示意一組旁路埠對於 Normal 模式下的運作狀態）。
圖1: 一般模式
旁路模式
在 Bypass 模式下，乙太網路埠與系統介面之間的連線會被中斷，並切換至另一個埠，以在兩個乙太網路埠之間形成交叉連接的回送（crossed connection loop-back）連線；系統介面端則保持未連接狀態。（如圖 2 所示：示意一組旁路埠對於 Bypass 模式下的運作狀態）。
圖2: 旁路模式
Disconnect 中斷模式
在 Disconnect 模式下，介面之傳送連線會與乙太網路埠中斷。連接至該介面卡的交換器／路由器將無法偵測到連線對端（如圖 3 所示）。
圖3: Disconnect 中斷模式
Silicom 的旁路伺服器介面卡內建 on-board 控制器，可在主機系統發生故障（例如斷電、系統當機或軟體應用程式當機）時，對乙太網路埠執行旁路。其軟體可程式化之 Watch Dog Timer (WDT) 控制器可偵測主機系統故障，並於可程式化設定的逾時時間後，自動對乙太網路埠執行旁路。WDT 控制器可由軟體可程式化設定為啟用或停用。
Silicom 的旁路伺服器介面卡支援軟體可程式化方式選擇 Bypass 或 Normal 模式。在 Normal 模式下，介面卡之埠口保持獨立運作。介面卡之驅動程式與旁路電路共同提供一個用以控制與管理介面卡運作模式的介面。介面卡軟體驅動程式或軟體應用程式可對 on-board 控制器寫入指令，而 on-board 控制器則依據接收之指令進行處理，並相應啟動旁路電路。
在上電後，介面卡的預設運作模式為 Bypass 模式。於驅動程式載入後，介面卡的軟體驅動程式或應用程式可將卡片設定為 Normal 模式。當主機系統發出重置（reset）後，旁路控制器與旁路電路之設定將被保留。Silicom 的旁路伺服器介面卡支援 Disable Bypass Capability（停用旁路功能）；因此，當介面卡接收到 Disable Bypass Capability 指令時，介面卡將不對其乙太網路埠執行旁路。在此狀態下，四個乙太網路埠將為獨立運作。此 Disable Bypass Capability 狀態亦會在斷電後被保留。此功能可用以模擬標準 NIC 的運作行為。
Silicom 的旁路伺服器介面卡可在上電時設定為 Bypass 或 Normal 模式。此設定為可程式化，且亦會在斷電後被保留。 -
PE310G4BPI71 Bypass Card
Quad Port Fiber 10 Gigabit Ethernet PCI Express Bypass
Server Adapter Intel® XL710BM1 BasedP/N
Description
Notes:
PE310G4BPI71-SR Quad Port Fiber (SR) 10 Gigabit Ethernet PCI Express Bypass Server Adapter X8 Gen 3, Based on Intel XL710, on board support for Fiber SR, RoHS compliant PE310G4BPI71-LR Quad Port Fiber (LR) 10 Gigabit Ethernet PCI Express Bypass Server Adapter X8 Gen 3, Based on Intel XL710, on board support for Fiber LR, RoHS compliant 1V6
-
產品說明
Silicom PE310G4BPI71 Bypass 介面卡
四埠光纖 10 G乙太網路 PCI Express Bypass 伺服器介面卡—基於 Intel® XL710BM1
Silicom 的四埠光纖 10G乙太網路 Cloud Computer Bypass 伺服器介面卡，是一款 PCI-Express X8 網路介面卡，在單一 PCI-E 介面卡上具備四個 10 G乙太網路埠。Silicom 的四埠光纖 10G 乙太網路 Cloud Computer Bypass 伺服器介面卡，鎖定 In-line 網路系統，旨在系統發生故障時，仍能維持網路連線能力。Silicom 的四埠光纖 10G乙太網路 Cloud Computer Bypass 伺服器介面卡支援 Normal（正常）、Bypass（旁路）和 Disconnect（斷開）三種模式。在 Normal 模式下，各個埠口為獨立介面。在 Bypass 模式下，從一個埠接收的所有封包會被傳輸至相鄰的埠。在 Disconnect 模式下，此介面卡會模擬交換器／路由器纜線斷開（Cable Disconnection）。Silicom 的四埠光纖 10 G 乙太網路 Bypass 伺服器介面卡可在主機系統故障、電源關閉或經由軟體請求時，將其乙太網路埠切換至 Bypass
或 Disconnect 狀態。在 Bypass（旁路）模式下，乙太網路埠的連線會從系統斷開，並切換至另一個埠，以在乙太網路埠之間建立交叉連線迴路（Crossed Connection Loop-back）。因此，在 Bypass 模式中，從一個埠接收的所有封包會被傳輸至相鄰的埠，反之亦然。此功能使得系統在發生故障時能夠被旁路（Bypass），從而為網路提供最大化的上線時間 (Up Time)。Silicom 的四埠光纖10G乙太網路 Bypass 伺服器介面卡內含一個板載 WDT (Watch Dog Timer) 控制器。介面卡的軟體驅動程式或軟體應用程式能夠將指令寫入板載 WDT 控制器。此介面卡的軟體驅動程式、WDT 控制器和 Bypass 電路共同提供了一個介面，用於控制與管理介面卡的工作模式。Silicom 的 10G乙太網路 Bypass 伺服器介面卡均基於 Intel XL710 乙太網路控制器。
-
功能特色
四埠光纖 10G 乙太網路 PCI Express Bypass 伺服器介面卡 — 基於 Intel® XL710BM1
旁路／中斷 功能
‧支援斷電、系統當機或軟體應用程式當機時，對Ethernet埠執行旁路或中斷作業
Host介面:
‧軟體可程式化設定運作模式：Bypass、Disconnect或Normal
‧內建板載式Watch Dog Timer, WDT控制器
‧逾時時間間隔可由軟體可程式化設定
‧WDT 啟用/停用計數器可由軟體可程式化設定
‧旁路功能啟用/停用可由軟體可程式化設定
‧中斷功能啟用/停用可由軟體可程式化設定
‧上電時之運作模式可由軟體可程式化設定
‧斷電時之運作模式可由軟體可程式化設定
‧每兩個埠支援獨立旁路運作
‧支援標準 NIC 模擬
- SR: Fiber 10 Gigabit Ethernet 10GBASE-SR:
10 Gigabit Fiber Ethernet port supports 10GBASE-SR (850nm LAN PHY)
MM 850nm 10GBASE-SW/SR, Duplex Low Profile Transceiver
- LR: Fiber 10 Gigabit Ethernet 10GBASE-LR:
10 Gigabit Fiber Ethernet port supports 10GBASE-LR (1310nm LAN PHY)
SM 1310nm 10GBASE-LW/LR, Duplex Low Profile Transceiver
功能特色
‧支援高達 9.5KB 的巨型訊框 (Jumbo Frame)
‧支援流量控制 (Flow Control)
‧優先級流量控制 (Priority Flow Control, PFC) (IEEE 802.1Qbb)
‧增強型傳輸選擇 (Enhanced Transmission Selection, ETS) (IEEE802.1az)
‧提供統計資料管理與 RMON (Remote Monitoring) 功能
‧支援 802.1q VLAN 標準
‧支援 DCB/DCB-X (Data Center Bridging) 標準
‧支援 訊息號誌中斷 (Message Signal interrupts, MSI-X)
‧儲存功能：透過原生作業系統的智慧型卸載 (Offload) 解決方案，提供具備競爭力的效能，支援 NAS, iSCSI, FCoE
‧PCI Express X8 lanesPCI Express X8 通道
‧支援 PCI Express Base Specification 3.0 規範 (8GT/s) -
技術規格
PE310G4BPI71 Bypass Card
Quad Port Fiber 10 Gigabit Ethernet PCI Express Bypass Server Adapter Intel® XL710BM1 Based
-Bypass Specifications
WDT Interval(Software Programmble) 3,276,800 mSec (3,276.8 Sec): Maximum
100 mSec ( 0.1 Sec) : Minimum
WDT Interval = (2^wdt_interval_parameter)*(0.1) sec. wdt_interval_parameter: { Valid Range: 0-15}–SR: Fiber 10GBASE-SR Technical Specifications
IEEE Standard / Network topology: Fiber 10 Gigabit Ethernet, 10GBase-SR (850nm) Data Transfer Rate: 10.3125GBd Cables and Operating distance:
Up to:Multimode fiber:
62.5um, 160MHz/Km 13m*
62.5um, (OM1)200MHz/Km 16.5m *
50um, 400MHz/Km 66m
50um, (OM2)500 MHz/Km 82m
50um, (OM3)2000MHz/Km 300m
* Defined as half as the distance as specified in the optical transceiverOptical Output Power: Normal Mode (Bypass Off):
Minimum: -7.3 dBmOptical Receive Sensitivity: Normal Mode (Bypass Off)
Maximum: -11 dBmInsertion Loss: Bypass Mode:
Insertion loss
Maximum 1.6 dB-LR: Fiber 10GBASE-LR Technical Specifications
IEEE Standard / Network topology: Fiber 10Gigabit Ethernet, 10GBASE-LR (1310nm) Data Transfer Rate: 10.3125GBd Cables and Operating distance:
Up to:Single-Mode: 5Km at 9um *
* Defined as half as the distance as specified in the optical transceiverOptical Output Power: Normal Mode (Bypass Off):
Minimum: -5.2 dBmOptical Receive Sensitivity: Normal Mode (Bypass Off)
Maximum: -12.6 dBmInsertion Loss: Bypass Mode:
Insertion loss (Optical Power attenuation between TX to RX) (LC- fiber- switch- LC)
Typical: TBD dB (From RX to TX)
Maximum 0.5 dBGeneral Technical Specifications
Interface Standard: PCI-Express Base Specification Revision 3.0 (8 GTs) Board Size: Standard height short add-in card 167.64mm X 109.1 mm (6.6”X 4.296”) PCI Express Card Type: X8 Lane PCI Express Voltage: +12V ± 8% PCI Connector: Gold Finger: X8 Lane Controller: Intel XL710 Holder: LC located on internal bracket I/O Metal Bracket Power Consumption SR
6.24 W, 0.52 A at 12V: Typical all ports operate at 10Gb/s
5.4 W, 0.45 A at 12V: Typical Bypass Mode.
5.4 W, 0.45 A at 12V: Typical Disconnect Mode.
6 W, 0.5 A at 12V: Typical No link at all ports
LR
6.36 W, 0.53 A at 12V: Typical all ports operate at 10Gb/s
5.52 W, 0.46 A at 12V: Typical Bypass Mode.
5.52 W, 0.46 A at 12V: Typical Disconnect Mode.
6.12 W 0.51 A at 12V: Typical No link at all portsOperating Humidity: 0%–90%, non-condensing Operating Temperature: 0°C – 45°C (32°F – 113°F) Storage: -40°C–65°C (-40°F–149°F) EMC Certifications FCC 47CFR Part 15:2013, Subpart B Class B
Conducted emissions
Radiated emissions
EN 55022: 2010, Class B
Conducted disturbance at mains terminals
Conducted disturbance at telecommunication port
Radiated disturbance
EN 61000-3-2: 2006+A1(09)+A2(09)
Harmonic current emissions
EN 61000-3-3: 2008
Voltage fluctuations and flicker
EN 55024: 2010
Immunity to electrostatic discharge (ESD)
Radiated immunity to radio frequency electromagnetic field
Conducted immunity to electrical fast transients / bursts (EFT/ B)
Conducted immunity to voltage surges
Conducted immunity to disturbances induced by radio frequency field
Conducted immunity to voltage dips and short interruptionsLEDs:
LEDs: (1) Link 100/25/10 Gbps LED per port:
100 Gbps:
Link : Turns on Green
<100 Gbps:
Link : Turns on Yellow
(1) Activity LED per port: Blinks Green
(KINGBRIGHT, P/N KPBA-3010SYKCGKC, or compatible. ld : 590 nm)
(1) Bi-color LED per segment (2 ports):
Normal : Off
Bypass : Turns on Green
(KINGBRIGHT, P/N KPBA-3010SYKCGKC, or compatible. ld : 570 nm)
Disconnect : Turns on Yellow
(KINGBRIGHT, P/N KPBA-3010SYKCGKC, or compatible. ld : 590 nm)LEDs location: LEDs are located on the PCB, visible via holes in the metal bracket. Each green Link/Act 100/25/10 LED (1 LED per port) is located below its own connector port. The bi-color LED for Bypass/Disconnect is located between the 2 ports. Connectors: (2) MTP/MTP (ZS4)
(2) LC/LC (ZL4)Operating Systems Support:
Operating system support: Linux 功能說明
Normal／Bypass／Disconnect 運作模式
Silicom 旁路介面卡支援以下運作模式：Normal／Inline、Bypass／Fail-To-Wire 以及 Disconnect。
一般/Inline 模式
在一般模式下，各乙太網路埠作為獨立介面運作（如圖 1 所示，示意一組旁路埠對於 Normal 模式下的運作狀態）。
圖1: 一般模式
旁路模式
在 Bypass 模式下，乙太網路埠與系統介面之間的連線會被中斷，並切換至另一個埠，以在兩個乙太網路埠之間形成交叉連接的回送（crossed connection loop-back）連線；系統介面端則保持未連接狀態。（如圖 2 所示：示意一組旁路埠對於 Bypass 模式下的運作狀態）。
圖2: 旁路模式
Disconnect 中斷模式
在 Disconnect 模式下，介面之傳送連線會與乙太網路埠中斷。連接至該介面卡的交換器／路由器將無法偵測到連線對端（如圖 3 所示）。
圖3: Disconnect 中斷模式Silicom 的旁路伺服器介面卡內建 on-board 控制器，可在主機系統發生故障（例如斷電、系統當機或軟體應用程式當機）時，對乙太網路埠執行旁路。其軟體可程式化之 Watch Dog Timer (WDT) 控制器可偵測主機系統故障，並於可程式化設定的逾時時間後，自動對乙太網路埠執行旁路。WDT 控制器可由軟體可程式化設定為啟用或停用。
Silicom 的旁路伺服器介面卡支援軟體可程式化方式選擇 Bypass 或 Normal 模式。在 Normal 模式下，介面卡之埠口保持獨立運作。介面卡之驅動程式與旁路電路共同提供一個用以控制與管理介面卡運作模式的介面。介面卡軟體驅動程式或軟體應用程式可對 on-board 控制器寫入指令，而 on-board 控制器則依據接收之指令進行處理，並相應啟動旁路電路。
在上電後，介面卡的預設運作模式為 Bypass 模式。於驅動程式載入後，介面卡的軟體驅動程式或應用程式可將卡片設定為 Normal 模式。當主機系統發出重置（reset）後，旁路控制器與旁路電路之設定將被保留。Silicom 的旁路伺服器介面卡支援 Disable Bypass Capability（停用旁路功能）；因此，當介面卡接收到 Disable Bypass Capability 指令時，介面卡將不對其乙太網路埠執行旁路。在此狀態下，四個乙太網路埠將為獨立運作。此 Disable Bypass Capability 狀態亦會在斷電後被保留。此功能可用以模擬標準 NIC 的運作行為。
Silicom 的旁路伺服器介面卡可在上電時設定為 Bypass 或 Normal 模式。此設定為可程式化，且亦會在斷電後被保留。 -
訂購資訊
PE310G4BPI71 Bypass Card
Quad Port Fiber 10 Gigabit Ethernet PCI Express Bypass
Server Adapter Intel® XL710BM1 BasedP/N
Description
Notes:
PE310G4BPI71-SR Quad Port Fiber (SR) 10 Gigabit Ethernet PCI Express Bypass Server Adapter X8 Gen 3, Based on Intel XL710, on board support for Fiber SR, RoHS compliant PE310G4BPI71-LR Quad Port Fiber (LR) 10 Gigabit Ethernet PCI Express Bypass Server Adapter X8 Gen 3, Based on Intel XL710, on board support for Fiber LR, RoHS compliant 1V6
