◆每兩個埠支援獨立旁路運作
◆支援標準 NIC 模擬
◆可程式化設定運作模式
-

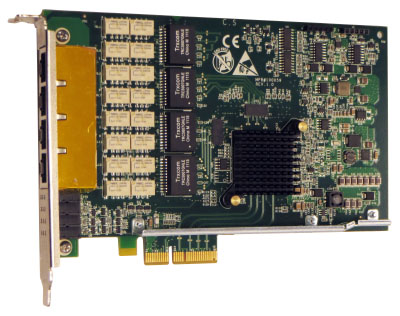

PE2G4BPI35A Bypass 介面卡
四埠銅纜 Gigabit 乙太網路 PCI Express Bypass 伺服器介面卡 — 基於 Intel® i350AM4
Silicom 的旁路伺服器介面卡內建 on-board 控制器，可在主機系統發生故障（例如斷電、系統當機或軟體應用程式當機）時，對乙太網路埠執行旁路。其軟體可程式化之 Watch Dog Timer (WDT) 控制器可偵測主機系統故障，並於可程式化設定的逾時時間後，自動對乙太網路埠執行旁路。WDT 控制器可由軟體可程式化設定為啟用或停用。Silicom 的旁路伺服器介面卡支援軟體可程式化方式選擇 Bypass 或 Normal 模式。在 Normal 模式下，介面卡之埠口保持獨立運作。介面卡之驅動程式與旁路電路共同提供一個用以控制與管理介面卡運作模式的介面。介面卡軟體驅動程式或軟體應用程式可對 on-board 控制器寫入指令，而 on-board 控制器則依據接收之指令進行處理，並相應啟動旁路電路。
在上電後，介面卡的預設運作模式為 Bypass 模式。於驅動程式載入後，介面卡的軟體驅動程式或應用程式可將卡片設定為 Normal 模式。當主機系統發出重置（reset）後，旁路控制器與旁路電路之設定將被保留。
Silicom 的旁路伺服器介面卡支援 Disable Bypass Capability（停用旁路功能）；因此，當介面卡接收到 Disable Bypass Capability 指令時，介面卡將不對其乙太網路埠執行旁路。在此狀態下，四個乙太網路埠將為獨立運作。此 Disable Bypass Capability 狀態亦會在斷電後被保留。此功能可用以模擬標準 NIC 的運作行為。Silicom 的旁路伺服器介面卡可在上電時設定為 Bypass 或 Normal 模式。此設定為可程式化，且亦會在斷電後被保留。 -
PE2G4BPI35A Bypass 介面卡
四埠銅纜 Gigabit 乙太網路 PCI Express Bypass 伺服器介面卡 — 基於 Intel® i350AM4功能特色
‧每個埠口支援 8 個傳輸 (Transmit) 和 8 個接收 (Receive) 佇列
Copper Gigabit Ethernet 1000Base-T
‧支援最高 8 個佇列的接收端擴充 (Receive Side Scaling, RSS)，以最小化多處理器系統的 CPU 使用率
‧支援PCI-SIG 單根 I/O 虛擬化Rev 1.1 標準
‧支援PCI 配置空間的部分複製
‧每個埠口支援最高 8 個虛擬機裝置佇列 (VMDq) 集區（單一佇列）。
‧支援直接快取存取
‧支援Intel I/O 加速技術v3.0
‧支援TSO錯處理，以降低延遲
‧使用MSI與MSI-X，最小化裝置I/O中斷
‧支援UDP、TCP 和 IP 總和檢查碼
‧支援UDP 和 TCP 傳輸區段卸載
‧支援SCTP 接收與傳輸總和檢查碼卸載
‧針對傳輸與接收作業，提供封包中斷彙整計時器 (Packet Timers) 與絕對延遲中斷計時器 (Absolute-Delay Interrupt Timers)
‧支援 EEE (IEEE 802.3az)，以在低連結使用率期間降低功耗。
Bypass旁路
‧支援電源故障 (Power Fail)、系統當機 (System Hangs) 或軟體應用程式當機 (Software Application Hangs) 時，執行 Bypass（旁路）/ Disconnect（中斷）乙太網路埠
‧運作模式（Bypass、Disconnect 或 Normal）可軟體可程式化設定
‧內建板載式 Watch Dog Timer (WDT) 控制器
‧逾時時間間隔可由軟體可程式化設定
‧WDT 啟用／停用計數器可由軟體可程式化設定
‧Bypass 功能啟用／停用可由軟體可程式化設定
‧Disconnect 功能啟用／停用可由軟體可程式化設定
‧上電時之運作模式（Bypass、Normal 或 Disconnect）可由軟體可程式化設定
‧斷電時之運作模式（Bypass、Normal）可由軟體可程式化設定
‧每兩個埠支援獨立旁路運作
‧各銅纜 Gigabit 乙太網路通道獨立支援四個Gigabit 乙太網路 (1000Base-T)、高速乙太網路 (Fast Ethernet, 100Base-Tx) 和 乙太網路 (10Base-T)
‧支援三種速度運作：1000Mbps (1000Base-T)、100 Mbps (100Base-Tx) 和 10 Mbps (10Base-T)。
‧Nway 自動協商 (Auto Negotiation) 功能可在 1Gbps 全雙工與 100 / 10 Mbps 運作模式（單工或全雙工）之間自動偵測並切換
‧採用 RJ-45 母接頭 (Female Connectors)
關鍵特色功能
‧支援 PCI Express Base Specification 2.1 (5 GTs) 規範
‧採用 Intel i350 四埠整合式 MAC + PHY 和 SERDES 晶片控制器，具備高效能、高可靠度與低功耗
‧每個通道具備超深度封包緩衝區，可降低 CPU 使用率
‧提供硬體加速功能，可將任務卸載 (Offload) 於主機處理器。控制器可卸載 TCP/UDP/IP 總和檢查碼計算和 TCP 區段處理 (Segmentation)
‧提供伺服器等級的可靠性、可用性和效能特性：連結聚合 (Link Aggregation) 與負載平衡 (Load Balancing)
‧優先權佇列 (Priority Queuing) – 支援 802.1p Layer 2 優先權編碼
‧虛擬區域網路 (Virtual LANs) – 支援 802.1q VLAN 標籤 (Tagging)
‧巨型訊框 (Jumbo Frame)（9.5KB）
‧802.x 流量控制 (Flow Control)
‧多點傳播 (Multicast) / 廣播封包複製 (Broadcast Packet Replication)
‧支援 重要產品資料 (Vital Product Data, VPD)
‧具備連結／活動／速度狀態的 LED 指示燈 (Indicators) -
PE2G4BPI35A Bypass Adapter
Quad Port Copper Gigabit Ethernet PCI Express Bypass Server Adapter Intel® i350AM4 Based
-Bypass Specifications
WDT Interval(Software Programmble) 3,276,800 mSec (3,276.8 Sec): Maximum
100 mSec ( 0.1 Sec) : Minimum
WDT Interval = (2^wdt_interval_parameter)*(0.1) sec.
wdt_interval_parameter: { Valid Range: 0-15}Copper Gigabit Ethernet Technical Specifications - (1000Base-T) Adapters:
IEEE Standard / Network topology: Gigabit Ethernet, 1000Base-T
Fast Ethernet, 100Base-TX
Ethernet, 10Base-TFull duplex / Simplex: Support both Simplex & Full duplex operation in all operating speeds Auto negotiation: Auto-negotiation between Full duplex and simplex operations and between 10Mb/s 100Mb/s speeds and duplex 1000Mb/s.
Fast Ethernet, 100Base-TX
Ethernet, 10Base-TData Transfer Rate: 1000 Mb/s, 100 Mb/s and 10 Mb/sec in simplex mode per port.
2000Mb/s 200 and 20 Mb/s in full duplex mode per portCables and Operating distance:
Up to:10Base-T Category 3, 4, or 5 maximum 50m *
100Base-Tx Category 5 maximum 50m *
1000Base-T Category 5E maximum 50m *
*Theoretical Distance – Defined as half a distance as stated by the IEEE 802.3 standard-LR: Fiber 10GBASE-LR Technical Specifications
IEEE Standard / Network topology: Fiber 10Gigabit Ethernet, 10GBASE-LR (1310nm) Data Transfer Rate: 10.3125GBd Cables and Operating distance:
Up to:Single-Mode: 5Km at 9um *
* Defined as half as the distance as specified in the optical transceiverOptical Output Power: Normal Mode (Bypass Off):
Minimum: -5.2 dBmOptical Receive Sensitivity: Normal Mode (Bypass Off)
Maximum: -12.6 dBmInsertion Loss: Bypass Mode:
Insertion loss (Optical Power attenuation between TX to RX) (LC- fiber- switch- LC)
Typical: TBD dB (From RX to TX)
Maximum 0.5 dBGeneral Technical Specifications
Interface Standard: PCI-Express Base Specification Revision 3.0 (8 GTs) Board Size: Standard height short add-in card 167.64mm X 109.1 mm (6.6”X 4.296”) PCI Express Card Type: X8 Lane PCI Express Voltage: +12V ± 8% PCI Connector: Gold Finger: X8 Lane Controller: Intel XL710 Holder: LC located on internal bracket I/O Metal Bracket Power Consumption SR
6.24 W, 0.52 A at 12V: Typical all ports operate at 10Gb/s
5.4 W, 0.45 A at 12V: Typical Bypass Mode.
5.4 W, 0.45 A at 12V: Typical Disconnect Mode.
6 W, 0.5 A at 12V: Typical No link at all ports
LR
6.36 W, 0.53 A at 12V: Typical all ports operate at 10Gb/s
5.52 W, 0.46 A at 12V: Typical Bypass Mode.
5.52 W, 0.46 A at 12V: Typical Disconnect Mode.
6.12 W 0.51 A at 12V: Typical No link at all portsOperating Humidity: 0%–90%, non-condensing Operating Temperature: 0°C – 45°C (32°F – 113°F) Storage: -40°C–65°C (-40°F–149°F) EMC Certifications FCC 47CFR Part 15:2013, Subpart B Class B
Conducted emissions
Radiated emissions
EN 55022: 2010, Class B
Conducted disturbance at mains terminals
Conducted disturbance at telecommunication port
Radiated disturbance
EN 61000-3-2: 2006+A1(09)+A2(09)
Harmonic current emissions
EN 61000-3-3: 2008
Voltage fluctuations and flicker
EN 55024: 2010
Immunity to electrostatic discharge (ESD)
Radiated immunity to radio frequency electromagnetic field
Conducted immunity to electrical fast transients / bursts (EFT/ B)
Conducted immunity to voltage surges
Conducted immunity to disturbances induced by radio frequency field
Conducted immunity to voltage dips and short interruptionsLEDs:
LEDs: (1) Link 100/25/10 Gbps LED per port:
100 Gbps:
Link : Turns on Green
<100 Gbps:
Link : Turns on Yellow
(1) Activity LED per port: Blinks Green
(KINGBRIGHT, P/N KPBA-3010SYKCGKC, or compatible. ld : 590 nm)
(1) Bi-color LED per segment (2 ports):
Normal : Off
Bypass : Turns on Green
(KINGBRIGHT, P/N KPBA-3010SYKCGKC, or compatible. ld : 570 nm)
Disconnect : Turns on Yellow
(KINGBRIGHT, P/N KPBA-3010SYKCGKC, or compatible. ld : 590 nm)LEDs location: LEDs are located on the PCB, visible via holes in the metal bracket. Each green Link/Act 100/25/10 LED (1 LED per port) is located below its own connector port. The bi-color LED for Bypass/Disconnect is located between the 2 ports. Connectors: (2) MTP/MTP (ZS4)
(2) LC/LC (ZL4)Operating Systems Support:
Operating system support: Linux 功能說明
Normal／Bypass／Disconnect 運作模式
Silicom 旁路介面卡支援以下運作模式：Normal／Inline、Bypass／Fail-To-Wire 以及 Disconnect。
一般/Inline 模式
在一般模式下，各乙太網路埠作為獨立介面運作（如圖 1 所示，示意一組旁路埠對於 Normal 模式下的運作狀態）。
圖1: 一般模式
旁路模式
在 Bypass 模式下，乙太網路埠與系統介面之間的連線會被中斷，並切換至另一個埠，以在兩個乙太網路埠之間形成交叉連接的回送（crossed connection loop-back）連線；系統介面端則保持未連接狀態。（如圖 2 所示：示意一組旁路埠對於 Bypass 模式下的運作狀態）。
圖2: 旁路模式
Disconnect 中斷模式
在 Disconnect 模式下，介面之傳送連線會與乙太網路埠中斷。連接至該介面卡的交換器／路由器將無法偵測到連線對端（如圖 3 所示）。
圖3: Disconnect 中斷模式
Silicom 的旁路伺服器介面卡內建 on-board 控制器，可在主機系統發生故障（例如斷電、系統當機或軟體應用程式當機）時，對乙太網路埠執行旁路。其軟體可程式化之 Watch Dog Timer (WDT) 控制器可偵測主機系統故障，並於可程式化設定的逾時時間後，自動對乙太網路埠執行旁路。WDT 控制器可由軟體可程式化設定為啟用或停用。
Silicom 的旁路伺服器介面卡支援軟體可程式化方式選擇 Bypass 或 Normal 模式。在 Normal 模式下，介面卡之埠口保持獨立運作。介面卡之驅動程式與旁路電路共同提供一個用以控制與管理介面卡運作模式的介面。介面卡軟體驅動程式或軟體應用程式可對 on-board 控制器寫入指令，而 on-board 控制器則依據接收之指令進行處理，並相應啟動旁路電路。
在上電後，介面卡的預設運作模式為 Bypass 模式。於驅動程式載入後，介面卡的軟體驅動程式或應用程式可將卡片設定為 Normal 模式。當主機系統發出重置（reset）後，旁路控制器與旁路電路之設定將被保留。Silicom 的旁路伺服器介面卡支援 Disable Bypass Capability（停用旁路功能）；因此，當介面卡接收到 Disable Bypass Capability 指令時，介面卡將不對其乙太網路埠執行旁路。在此狀態下，四個乙太網路埠將為獨立運作。此 Disable Bypass Capability 狀態亦會在斷電後被保留。此功能可用以模擬標準 NIC 的運作行為。
Silicom 的旁路伺服器介面卡可在上電時設定為 Bypass 或 Normal 模式。此設定為可程式化，且亦會在斷電後被保留。 -
PE310G4BPI71 Bypass Card
Quad Port Fiber 10 Gigabit Ethernet PCI Express Bypass
Server Adapter Intel® XL710BM1 BasedP/N
Description
Notes:
PE310G4BPI71-SR Quad Port Fiber (SR) 10 Gigabit Ethernet PCI Express Bypass Server Adapter X8 Gen 3, Based on Intel XL710, on board support for Fiber SR, RoHS compliant PE310G4BPI71-LR Quad Port Fiber (LR) 10 Gigabit Ethernet PCI Express Bypass Server Adapter X8 Gen 3, Based on Intel XL710, on board support for Fiber LR, RoHS compliant 1V6
-
產品說明
PE2G4BPI35A Bypass 介面卡
四埠銅纜 Gigabit 乙太網路 PCI Express Bypass 伺服器介面卡 — 基於 Intel® i350AM4
Silicom 的旁路伺服器介面卡內建 on-board 控制器，可在主機系統發生故障（例如斷電、系統當機或軟體應用程式當機）時，對乙太網路埠執行旁路。其軟體可程式化之 Watch Dog Timer (WDT) 控制器可偵測主機系統故障，並於可程式化設定的逾時時間後，自動對乙太網路埠執行旁路。WDT 控制器可由軟體可程式化設定為啟用或停用。Silicom 的旁路伺服器介面卡支援軟體可程式化方式選擇 Bypass 或 Normal 模式。在 Normal 模式下，介面卡之埠口保持獨立運作。介面卡之驅動程式與旁路電路共同提供一個用以控制與管理介面卡運作模式的介面。介面卡軟體驅動程式或軟體應用程式可對 on-board 控制器寫入指令，而 on-board 控制器則依據接收之指令進行處理，並相應啟動旁路電路。
在上電後，介面卡的預設運作模式為 Bypass 模式。於驅動程式載入後，介面卡的軟體驅動程式或應用程式可將卡片設定為 Normal 模式。當主機系統發出重置（reset）後，旁路控制器與旁路電路之設定將被保留。Silicom 的旁路伺服器介面卡支援 Disable Bypass Capability（停用旁路功能）；因此，當介面卡接收到 Disable Bypass Capability 指令時，介面卡將不對其乙太網路埠執行旁路。在此狀態下，四個乙太網路埠將為獨立運作。此 Disable Bypass Capability 狀態亦會在斷電後被保留。此功能可用以模擬標準 NIC 的運作行為。Silicom 的旁路伺服器介面卡可在上電時設定為 Bypass 或 Normal 模式。此設定為可程式化，且亦會在斷電後被保留。 -
功能特色
PE2G4BPI35A Bypass 介面卡
四埠銅纜 Gigabit 乙太網路 PCI Express Bypass 伺服器介面卡 — 基於 Intel® i350AM4功能特色
‧每個埠口支援 8 個傳輸 (Transmit) 和 8 個接收 (Receive) 佇列
Copper Gigabit Ethernet 1000Base-T
‧支援最高 8 個佇列的接收端擴充 (Receive Side Scaling, RSS)，以最小化多處理器系統的 CPU 使用率
‧支援PCI-SIG 單根 I/O 虛擬化Rev 1.1 標準
‧支援PCI 配置空間的部分複製
‧每個埠口支援最高 8 個虛擬機裝置佇列 (VMDq) 集區（單一佇列）。
‧支援直接快取存取
‧支援Intel I/O 加速技術v3.0
‧支援TSO錯處理，以降低延遲
‧使用MSI與MSI-X，最小化裝置I/O中斷
‧支援UDP、TCP 和 IP 總和檢查碼
‧支援UDP 和 TCP 傳輸區段卸載
‧支援SCTP 接收與傳輸總和檢查碼卸載
‧針對傳輸與接收作業，提供封包中斷彙整計時器 (Packet Timers) 與絕對延遲中斷計時器 (Absolute-Delay Interrupt Timers)
‧支援 EEE (IEEE 802.3az)，以在低連結使用率期間降低功耗。
Bypass旁路
‧支援電源故障 (Power Fail)、系統當機 (System Hangs) 或軟體應用程式當機 (Software Application Hangs) 時，執行 Bypass（旁路）/ Disconnect（中斷）乙太網路埠
‧運作模式（Bypass、Disconnect 或 Normal）可軟體可程式化設定
‧內建板載式 Watch Dog Timer (WDT) 控制器
‧逾時時間間隔可由軟體可程式化設定
‧WDT 啟用／停用計數器可由軟體可程式化設定
‧Bypass 功能啟用／停用可由軟體可程式化設定
‧Disconnect 功能啟用／停用可由軟體可程式化設定
‧上電時之運作模式（Bypass、Normal 或 Disconnect）可由軟體可程式化設定
‧斷電時之運作模式（Bypass、Normal）可由軟體可程式化設定
‧每兩個埠支援獨立旁路運作
‧各銅纜 Gigabit 乙太網路通道獨立支援四個Gigabit 乙太網路 (1000Base-T)、高速乙太網路 (Fast Ethernet, 100Base-Tx) 和 乙太網路 (10Base-T)
‧支援三種速度運作：1000Mbps (1000Base-T)、100 Mbps (100Base-Tx) 和 10 Mbps (10Base-T)。
‧Nway 自動協商 (Auto Negotiation) 功能可在 1Gbps 全雙工與 100 / 10 Mbps 運作模式（單工或全雙工）之間自動偵測並切換
‧採用 RJ-45 母接頭 (Female Connectors)
關鍵特色功能
‧支援 PCI Express Base Specification 2.1 (5 GTs) 規範
‧採用 Intel i350 四埠整合式 MAC + PHY 和 SERDES 晶片控制器，具備高效能、高可靠度與低功耗
‧每個通道具備超深度封包緩衝區，可降低 CPU 使用率
‧提供硬體加速功能，可將任務卸載 (Offload) 於主機處理器。控制器可卸載 TCP/UDP/IP 總和檢查碼計算和 TCP 區段處理 (Segmentation)
‧提供伺服器等級的可靠性、可用性和效能特性：連結聚合 (Link Aggregation) 與負載平衡 (Load Balancing)
‧優先權佇列 (Priority Queuing) – 支援 802.1p Layer 2 優先權編碼
‧虛擬區域網路 (Virtual LANs) – 支援 802.1q VLAN 標籤 (Tagging)
‧巨型訊框 (Jumbo Frame)（9.5KB）
‧802.x 流量控制 (Flow Control)
‧多點傳播 (Multicast) / 廣播封包複製 (Broadcast Packet Replication)
‧支援 重要產品資料 (Vital Product Data, VPD)
‧具備連結／活動／速度狀態的 LED 指示燈 (Indicators) -
技術規格
PE2G4BPI35A Bypass Adapter
Quad Port Copper Gigabit Ethernet PCI Express Bypass Server Adapter Intel® i350AM4 Based
-Bypass Specifications
WDT Interval(Software Programmble) 3,276,800 mSec (3,276.8 Sec): Maximum
100 mSec ( 0.1 Sec) : Minimum
WDT Interval = (2^wdt_interval_parameter)*(0.1) sec.
wdt_interval_parameter: { Valid Range: 0-15}Copper Gigabit Ethernet Technical Specifications - (1000Base-T) Adapters:
IEEE Standard / Network topology: Gigabit Ethernet, 1000Base-T
Fast Ethernet, 100Base-TX
Ethernet, 10Base-TFull duplex / Simplex: Support both Simplex & Full duplex operation in all operating speeds Auto negotiation: Auto-negotiation between Full duplex and simplex operations and between 10Mb/s 100Mb/s speeds and duplex 1000Mb/s.
Fast Ethernet, 100Base-TX
Ethernet, 10Base-TData Transfer Rate: 1000 Mb/s, 100 Mb/s and 10 Mb/sec in simplex mode per port.
2000Mb/s 200 and 20 Mb/s in full duplex mode per portCables and Operating distance:
Up to:10Base-T Category 3, 4, or 5 maximum 50m *
100Base-Tx Category 5 maximum 50m *
1000Base-T Category 5E maximum 50m *
*Theoretical Distance – Defined as half a distance as stated by the IEEE 802.3 standard-LR: Fiber 10GBASE-LR Technical Specifications
IEEE Standard / Network topology: Fiber 10Gigabit Ethernet, 10GBASE-LR (1310nm) Data Transfer Rate: 10.3125GBd Cables and Operating distance:
Up to:Single-Mode: 5Km at 9um *
* Defined as half as the distance as specified in the optical transceiverOptical Output Power: Normal Mode (Bypass Off):
Minimum: -5.2 dBmOptical Receive Sensitivity: Normal Mode (Bypass Off)
Maximum: -12.6 dBmInsertion Loss: Bypass Mode:
Insertion loss (Optical Power attenuation between TX to RX) (LC- fiber- switch- LC)
Typical: TBD dB (From RX to TX)
Maximum 0.5 dBGeneral Technical Specifications
Interface Standard: PCI-Express Base Specification Revision 3.0 (8 GTs) Board Size: Standard height short add-in card 167.64mm X 109.1 mm (6.6”X 4.296”) PCI Express Card Type: X8 Lane PCI Express Voltage: +12V ± 8% PCI Connector: Gold Finger: X8 Lane Controller: Intel XL710 Holder: LC located on internal bracket I/O Metal Bracket Power Consumption SR
6.24 W, 0.52 A at 12V: Typical all ports operate at 10Gb/s
5.4 W, 0.45 A at 12V: Typical Bypass Mode.
5.4 W, 0.45 A at 12V: Typical Disconnect Mode.
6 W, 0.5 A at 12V: Typical No link at all ports
LR
6.36 W, 0.53 A at 12V: Typical all ports operate at 10Gb/s
5.52 W, 0.46 A at 12V: Typical Bypass Mode.
5.52 W, 0.46 A at 12V: Typical Disconnect Mode.
6.12 W 0.51 A at 12V: Typical No link at all portsOperating Humidity: 0%–90%, non-condensing Operating Temperature: 0°C – 45°C (32°F – 113°F) Storage: -40°C–65°C (-40°F–149°F) EMC Certifications FCC 47CFR Part 15:2013, Subpart B Class B
Conducted emissions
Radiated emissions
EN 55022: 2010, Class B
Conducted disturbance at mains terminals
Conducted disturbance at telecommunication port
Radiated disturbance
EN 61000-3-2: 2006+A1(09)+A2(09)
Harmonic current emissions
EN 61000-3-3: 2008
Voltage fluctuations and flicker
EN 55024: 2010
Immunity to electrostatic discharge (ESD)
Radiated immunity to radio frequency electromagnetic field
Conducted immunity to electrical fast transients / bursts (EFT/ B)
Conducted immunity to voltage surges
Conducted immunity to disturbances induced by radio frequency field
Conducted immunity to voltage dips and short interruptionsLEDs:
LEDs: (1) Link 100/25/10 Gbps LED per port:
100 Gbps:
Link : Turns on Green
<100 Gbps:
Link : Turns on Yellow
(1) Activity LED per port: Blinks Green
(KINGBRIGHT, P/N KPBA-3010SYKCGKC, or compatible. ld : 590 nm)
(1) Bi-color LED per segment (2 ports):
Normal : Off
Bypass : Turns on Green
(KINGBRIGHT, P/N KPBA-3010SYKCGKC, or compatible. ld : 570 nm)
Disconnect : Turns on Yellow
(KINGBRIGHT, P/N KPBA-3010SYKCGKC, or compatible. ld : 590 nm)LEDs location: LEDs are located on the PCB, visible via holes in the metal bracket. Each green Link/Act 100/25/10 LED (1 LED per port) is located below its own connector port. The bi-color LED for Bypass/Disconnect is located between the 2 ports. Connectors: (2) MTP/MTP (ZS4)
(2) LC/LC (ZL4)Operating Systems Support:
Operating system support: Linux 功能說明
Normal／Bypass／Disconnect 運作模式
Silicom 旁路介面卡支援以下運作模式：Normal／Inline、Bypass／Fail-To-Wire 以及 Disconnect。
一般/Inline 模式
在一般模式下，各乙太網路埠作為獨立介面運作（如圖 1 所示，示意一組旁路埠對於 Normal 模式下的運作狀態）。
圖1: 一般模式
旁路模式
在 Bypass 模式下，乙太網路埠與系統介面之間的連線會被中斷，並切換至另一個埠，以在兩個乙太網路埠之間形成交叉連接的回送（crossed connection loop-back）連線；系統介面端則保持未連接狀態。（如圖 2 所示：示意一組旁路埠對於 Bypass 模式下的運作狀態）。
圖2: 旁路模式
Disconnect 中斷模式
在 Disconnect 模式下，介面之傳送連線會與乙太網路埠中斷。連接至該介面卡的交換器／路由器將無法偵測到連線對端（如圖 3 所示）。
圖3: Disconnect 中斷模式Silicom 的旁路伺服器介面卡內建 on-board 控制器，可在主機系統發生故障（例如斷電、系統當機或軟體應用程式當機）時，對乙太網路埠執行旁路。其軟體可程式化之 Watch Dog Timer (WDT) 控制器可偵測主機系統故障，並於可程式化設定的逾時時間後，自動對乙太網路埠執行旁路。WDT 控制器可由軟體可程式化設定為啟用或停用。
Silicom 的旁路伺服器介面卡支援軟體可程式化方式選擇 Bypass 或 Normal 模式。在 Normal 模式下，介面卡之埠口保持獨立運作。介面卡之驅動程式與旁路電路共同提供一個用以控制與管理介面卡運作模式的介面。介面卡軟體驅動程式或軟體應用程式可對 on-board 控制器寫入指令，而 on-board 控制器則依據接收之指令進行處理，並相應啟動旁路電路。
在上電後，介面卡的預設運作模式為 Bypass 模式。於驅動程式載入後，介面卡的軟體驅動程式或應用程式可將卡片設定為 Normal 模式。當主機系統發出重置（reset）後，旁路控制器與旁路電路之設定將被保留。Silicom 的旁路伺服器介面卡支援 Disable Bypass Capability（停用旁路功能）；因此，當介面卡接收到 Disable Bypass Capability 指令時，介面卡將不對其乙太網路埠執行旁路。在此狀態下，四個乙太網路埠將為獨立運作。此 Disable Bypass Capability 狀態亦會在斷電後被保留。此功能可用以模擬標準 NIC 的運作行為。
Silicom 的旁路伺服器介面卡可在上電時設定為 Bypass 或 Normal 模式。此設定為可程式化，且亦會在斷電後被保留。 -
訂購資訊
PE310G4BPI71 Bypass Card
Quad Port Fiber 10 Gigabit Ethernet PCI Express Bypass
Server Adapter Intel® XL710BM1 BasedP/N
Description
Notes:
PE310G4BPI71-SR Quad Port Fiber (SR) 10 Gigabit Ethernet PCI Express Bypass Server Adapter X8 Gen 3, Based on Intel XL710, on board support for Fiber SR, RoHS compliant PE310G4BPI71-LR Quad Port Fiber (LR) 10 Gigabit Ethernet PCI Express Bypass Server Adapter X8 Gen 3, Based on Intel XL710, on board support for Fiber LR, RoHS compliant 1V6
