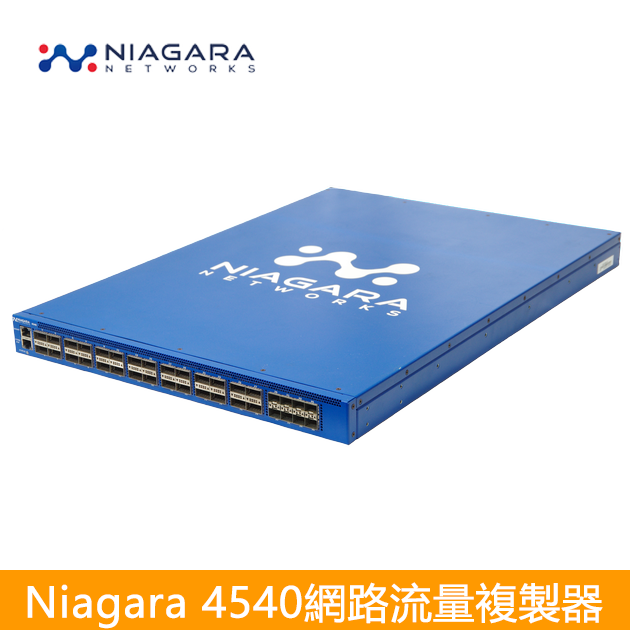

Niagara 4540 Network Packet Broker 進階型網路流量複製器｜導流器

◆支援28埠40/100G，8埠1/10/25G
◆支援封包進階處理Packetron模組
◆L2-L7過濾、分流、複製、匯聚
◆Packet Slicing封包裁切
◆Deduplication去重複封包
◆流量1:1轉 Netflow/IPFIX
◆可正規表示式，支援L7流量辨識
◆Tool Chain可串接多台inline工具
◆支援OVP虛擬主機
◆SSL/TLS解密、GTP Correlation


原廠：Niagara Networks
◆支援28埠40/100G，8埠1/10/25G
◆支援封包進階處理Packetron模組
◆L2-L7過濾、分流、複製、匯聚
◆Packet Slicing封包裁切
◆Deduplication去重複封包
◆流量1:1轉 Netflow/IPFIX
◆可正規表示式，支援L7流量辨識
◆Tool Chain可串接多台inline工具
◆支援OVP虛擬主機
◆SSL/TLS解密、GTP Correlation


    • 產品說明

    100G 高密度開放可視性流量複製器

    Niagara 4540 是Niagara Fixed Network Packet Broker 產品線的一部分，該產品線由 1U 高密度、高性能的流量複製器組成，並具備開放可視性平台功能。 開放可視性平台的進階功能將 NPB 轉變為智能跨連接設備，支持去重複化、NetFlow/IPFIX 生成、TLS/SSL 解密等網路智能應用。

    Niagara 4540 支援多達 28 個 40/100Gb 埠，以及額外的 8 個 10/25Gb 埠。所有埠都連接到非阻塞交換架構，確保所有埠組合在全線速下無超額使用， 確保100%不掉包，並實現從任何埠到任何埠的完整交換和線速連接。

    Niagara 4540 是一個功能全面的封包代理，不僅具備聚合功能，還支持複製、高級過濾、負載平衡、隧道支援等多種功能。Niagara 4540 採用了 Niagara Network 的 FabricFlow 技術，該技術是系統全面封包代理功能的核心，負責來源端與目的端埠之間流量關係的映射。

    使用範例

    Packet redirection
    • Niagara Networks FabricFlowTM技術實現高效率封包匯聚，流量的複製、過濾和負載平衡。
    • 將輸入封包，經過適當的編排，再輸出時依據不同監控工具性質，輸出特定封包給特定工具

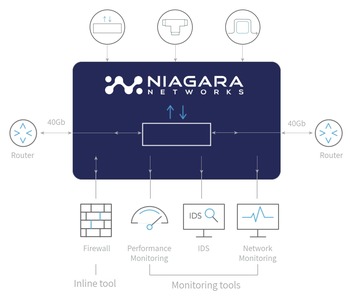

    • Active Bypass透過將live流量傳送到防火牆等串接(inline)工具（使用虛擬網段active bypass配置）來保護網路免受安全攻擊，
    • 與此同時，並複製相同流量傳送至sniffer mode的監控工具以進行資安與效能分析。

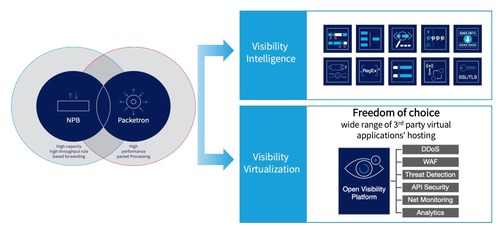

    Packetron OVP

    • 獨特的開放可見性架構可實現深度資料包智慧和敏捷性，以託管第3方虛擬網路安全和監控應用程式
    • 進階網路智慧和第 3 方虛擬應用程式託管。
    • 整合 Packetron 模組提供多種網路智慧應用選擇，包括重複資料刪除、資料脫敏、應用程式過濾、RegEx 過濾、NetFlow/IPFIX 世代 4G/5G 行動視覺化等。
    檔案下載


    產品特色

    高介面密度
    • 高達28埠40/100Gb，加上8埠1/10/25Gb網路介面

    標準1U機架寬度
    • 減少佔據面積、節省能源、空間與降溫

    交換器結構(Switching Fabric)
    • 3.2Tb 雙向背板頻寬

    叢集能力(Clustering Capabilities)
    • 堆疊多台設備，可以使用任意埠彼此相連

    Open Visibility PlatformTM 啟用
    • 高達兩片背部 PacketronTM 模組，支援最高達200G封包處理能力(視啟用進階功能種類與數目)
    • 網路智能應用程式支援(Network Intelligence applications)
    • 第三方虛擬應用軟體支援

    Fabric FlowTM
    Fabric Flow
    圖形化標示輸入來源與輸出目的埠的路徑關係：
    • 匯聚多個輸入流量給單一輸出埠
    • 複製輸入流量給多個輸出埠
    • 多樣化的流量過濾條件 - L2-L4, User Defined Byte (UDB)
    • 通道協議處理(Tunnel handling):
        • GTP 封包過濾
        • GRE 終端處理
        • MPLS 過濾與去除表頭
        • VXLAN 過濾與去除表頭
    • VLAN 支援包括過濾、去除表頭與修改
    • 多樣且彈性的流量負載平衡政策
        • Layer 2 to Layer 4 hashing 條件
        • Port utilization based load balancing
        • Session stickiness
    • 虛擬bypass網段(virtual bypass segment)，提供進階服務鏈(service chaining)功能
    • Ingress / egress 埠的過濾條件設定，以及內部運作的流量迴路(loopback)設定，創造高效、多層次的封包過濾條件。
    • 過濾條件模板，提供快速的過濾設定與條件的重複使用。

    設備管理介面

    • 健全的指令列使用者設定介面(CLI)
    • 友善的圖形化網頁使用者設定介面
    • REST API介面支援第三方功能整合
    • 可透過Niagara可視化中控軟體管理
    • 支援TACACS+, RADIUS, SNMP and NTP

    Specifications

    Specifications
    Height 1.72 inches (43.70 mm)
    Length  24.0 inches (609.60 mm)
    Width 17.3 inches (439.42 mm)
    Weight 25.6 lb (11.4 kg)
    Operating Temp 32-104°F (0-40°C)
    Operating Humidity  5-95%
    Max Power 481.32 Watts (w/o Packetron module) 724.52 Watts (with two Pacektron modules)
    BTU/hr 1642.33 (w/o Packeron modules) 2472.16(with two Pacektron modules)
    Airflow Front to back
    DC 40-60V DC, 20-15A
    AC 90-264V AC, 50-60Hz, 8-4A
    Max Current 10A @ 115V AC, 5A @ 230V AC, 14.38A @ 40V DC



    Emissions  Immunity
    FCC Part 15B, ICES 003, EN55032  EN55024
    Safety  Certifications
    UL/CSA 60950-1, EN 60950-1, IEC 60950-1, UL 62368
    CB Scheme with all country differences    		 North America (NRTL)
    European Union (EU)
    VCCI (Japan)

    2014/35/EU Low Voltage Directive
    2014/30/EU EMC Directive
    2011/65/EU RoHS Directive
    2012/19/EU WEEE Directive

    Part Numbers

    Part Number Description
    4540-MN-16P-AC 4540 main chassis AC, includes two field replaceable power supply units and two field replaceable fan units. Supports 28 ports of 40/100Gb and 8 ports of 10/25Gb ports. OVP Enabled for up to 2 rear Packetron modules (hardware modules and applications sold separately). Includes License for 16 ports of 40/100Gb, 8 ports of 10/25Gb. Transceivers sold and ordered separately.
    4540-MN-16P-DC 4540 main chassis DC, includes two field replaceable power supply units and two field replaceable fan units. Supports 28 ports of 40/100Gb and 8 ports of 10/25Gb. OVP Enabled for up to 2 rear Packetron modules (hardware modules and applications sold separately). Includes License for 16 ports of 40/100Gb, 8 ports of 10/25Gb. Transceivers sold and ordered separately.
    4540-LC-28P 4540 license upgrade to activate ports 17 through 28 (40/100GbE)
    FXD-PKTRN-A-L1 Packetron processor acceleration module. Rear module. Up to 100Gbps processing. Includes Packet Slicing software licensing. 64GB RAM. 1T SSD, for FixedBroker product line.
    FXD-PKTRN-A-H1 Packetron processor acceleration module. Rear module. Up to 100Gbps processing. Includes Packet Slicing software licensing. 96GB RAM. 1TB SSD, for FixedBroker product line.
